KW-K100系列开方器小信号切除故障分享

KW-K100系列开方器小信号切除故障分享

故障现象：校验开方器时，将W2逆时针转到底，取消小信号切除。输入信号电压为1.04V，输出为l.4V左右。再将输入电压减少为1.025～1.04V之间，即满足输出在8%-10%之间切除的关系。调节W2输出电压不是正常的1V，而存1.32～1.4V之间。

故障分析：由于输入l.04V时输出为1.4V，而降低输入电压，虽然输出不能切除，但呈开方关系，说明电源、输入部分、开方运算．输出部分正常，故障在小信号切除电路．父断电源后查F4、BG4、D3正常，用万能表在电路板上量BG3时发现其D、S间呈通路状态。焊下3DJ7场效应管检查，其D、S间已击穿。

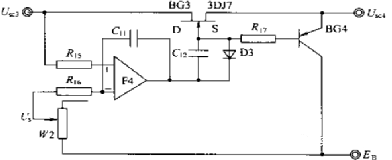

小信号切除电路如图2-29所示。电路由比较放大器F4和场效应管BG3、BG4等元件组成。运算故大器F4的同相输入端输入信号Usc3（0～6V）与小信号切除电压设定值Us（0～6V)比较，当Usc3<u< span="">s时，F4输出端为低电位，从而使BG3截止而BG4导通，此时，Usc4被钳制在Eb电位（仪表内部基准电位），当Usc3>Us时，F4输出高电位，BG3导通、BG4截止，这时Usc4=Usc3即为小信号切除电路的输出。由于Usc3的变化范围为0～6V，所以10%的Usc3为0.6V（即相对于输入差压的1%）需要切除，调节W2使其切除电压Us为0.6V，也即当仪表输入信号Usr<1%时，仪表输出信号始终为1V。由于BG3被击穿。当Usc3<u< span="">s，时，BG3仍然导通，导致BG4始终处于截止状态，致使小信号切除电路无法正常工作。

图2-29  小信号切除电路
