KWZK-ZSY50系列开方积算器的检修分享

KWZK-ZSY50系列开方积算器的检修分享

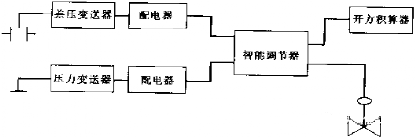

天然气流量控制系统框图如图2-27。

图2-27  流量控制系统框图

故障现象：由于发生积算器不跳字，致使天然气流量不能计量。

故障分析：由框图可知，其中任一环节出现问题，都将引起上述故障。首先要用排除法，确定故障点。用万用表分别测量配电器、KWZK-ZSY50系列智能调节器输出电压，均没肓问题。由于开方积算器输入电压正常，又不跳字，故可确定开方积算器坏了。因开方积算器由开方器和比例积算器两部分所组成，再测量开方器输出电压，也正常，故问题出在比例积算器部分，其电路如图2-28。

故障处理：其工作过程简述如下，开方器来的输入信号经电平移位后，加到电压频率（V-f）转换器，转换成频率脉冲信号，与输入信号成正比的脉冲电压经整形、放大，推动机械计数器进行累计计算。

当输入电压Usc1的加入，积分电容C3，开始充电，Usc2逐渐下降，至Usc2≤ED时，比较器F3输出端魏转成高电平，在此高电平的作用下，晶体管BG1由截止变为导通，C3通过BG1和电位器W2下部及电阻R14放电，Usc2因电容C3放电而逐渐上升，当Usc2上升到Usc2≤ED时，F3翻转成低电平，BG1又转为截止，积分电容C3，放电结束，并重新开始由输入电压Usc1充电。如此周而复始，并经比较器F4脉冲整形，至此输入信号已变为脉冲信号，根据工作原理分析故障原因，故障应出在电压频率（V-f）转换电路无脉冲电压输出，用万用表10V挡测量各点电位，测得Eb为10V，Ee为9.7V，Ed为4.1V，Vb大于10V。由晶体管工作原理可知BG1导通时，Vbe约为0.7V，故可判断BG1损坏并更换之，故障消除。

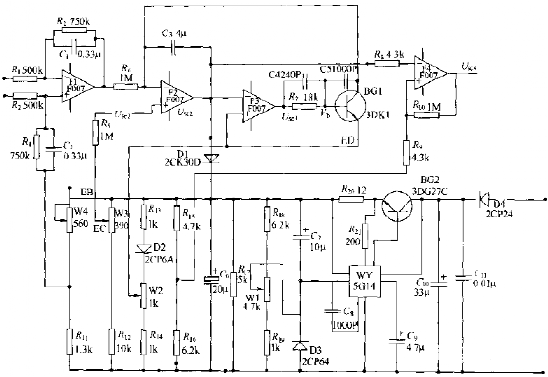

图2-28  比例积分部分的电路图

故障处理：根据比例积算器工作原理，可知BG1损坏，充电电容C3无放电回路，电压频率（V-f）转换电路无脉冲输出，故计数器无法计数，到此开方积算器修复。并做校验邸可投入正常运行。
