调试步骤：

1、条件：①稳定的气源 压力≥0.3MPa（角行程定位器压力≥0.5MPa）

      ②4-20mA信号输入设备

2、调试：

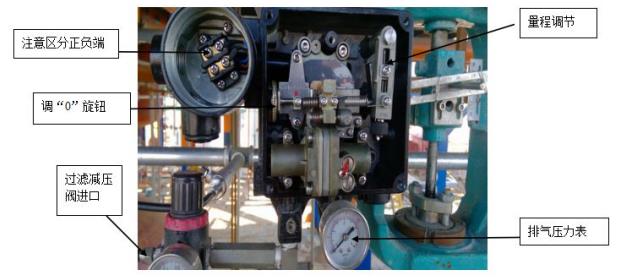

①打开定位器前盖，打开电源接线盒。

②把稳定气源接入过滤减压易游在线注册,易游（中国）并密封严紧。

③区分正负输入端接好信号输入设备。

④打开气源开关，向下调节调“0”旋钮，直至排气压力表指针不为0，然后反方向缓慢旋转调“0”旋钮，使压力表指针刚好处于0位置。

⑤输入25%（8mA）、50%（12mA）、75%（16mA）、100%（20mA）信号，观察指针下降（上升）行程：

A.、若单次行程超过刻度盘的1/4，说明定位器量程过大，此时应调节量程调节旋钮（先松开螺丝，然后调节下方的旋钮，向“—”方向调节。根据实际情况确定调节的程度，单次微调，边试边调）。

B、若单次行程过小或不足刻度盘的1/4，说明定位器量程过小，操作与A相同，方向相反。

⑥每次调节量程调节旋钮后，重新进行试验，若实际行程与理论行程差距仍然很大，则再调节量程调节旋钮；若实际行程与理论行程差距较小，则调节调“0”旋钮，使  指针移动到对应的刻度上，再输入信号观察指针移动是否正确。

注：通过量程调节旋钮和调“0”旋钮的配合来调节量程和行程，已达到调试的目的。

注意事项：

（1）当输入信号为20mA是，定位器排气压力必须＞3公斤（球易游在线注册,易游（中国）5公斤），一般为3.2-4公斤。若压力不足则调节易游在线注册,易游（中国）开启/关闭不严，无法正常工作。

（2）气开易游在线注册,易游（中国）：当输入信号为0时，排气压力必须为0，否则易游在线注册,易游（中国）门没有完全关闭。
