1、易游在线注册,易游（中国）门定位器上有三个按钮(*、十、一)，按任意键进入，屏幕显示为~OPER，按+或-选择依次为(这里+号)MAN、CONTROLLER、EXAMINE.

2、上述3显示至MAN时，按*键可至人工调整模式(POS-MAN)，按+或-选择(CAL(校准)、CONFIG(开始用这里进}、CONTROLLER、EXAMINE、OPER).

3、CONFIG(配置)按*进入

1)SINGLE单作用、DOUBLE 双作用:

2)CONTROLLER 控制ON、OFF;

3)ATO气开(正常疏水}、ATC 气关{危急疏水};

4)LINEAR 线性50%、30%、QUICK、CUSTOM..;

5)TIGHT SHUT 强制关闭 ON/OFF;

6)LOPOSITION LIMIT ON/OFF;

7)HI POSITION LIMIT ON/OFF;

8)ENGLISH/FRANCIAS;9)MAN以上选择1-9用+或-修改用*到9后返回人工模式。

一般1根据实际决定;2选择OFF;3根据实际决定;4可不选择;5选择OFF如果选择ON在末端位置时容易偏差较大，等于完全把气放空，而不在控制之内:6选择ON:7选择ON:8选择ENGLISH。

4、CAL按*进入再用+或-，1)STOPS按*自动检测易游在线注册,易游（中国）门全开和全关位置。2)STOPOP按*进入，易游在线注册,易游（中国）门自动运行至全开位置，此时可用+或-调整。3)BOAS。4)TONE(调整}按*进入自动检测易游在线注册,易游（中国）门动态参数。4)SIGLO设定多少信号显示0%。5)SIGH设定多少信号显示100%。就地不修改，DCS改。6)HIPRESSUREVALUE。7)MAN返回人工模式返回人工模式POSMAN选择至PER按*退出

操作原理

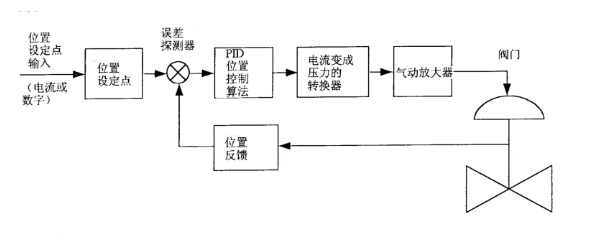

当仪器被设置成电动气动式的易游在线注册,易游（中国）门定位器(图)，SVI接收从控制器或其它器件来的4-20毫安电流的信号(也就是HART协议数字信号)，并将输入信号与易游在线注册,易游（中国）门位置输入信号相比较。输入与位置反馈之差被位置控制算法所调节，并被转换成气动信号。这个信号被气动放大器放大，并驱动执行器。当易游在线注册,易游（中国）门位置值与位置设定点输入信号要求的值一致时，执行器不再移动系统保持稳定。

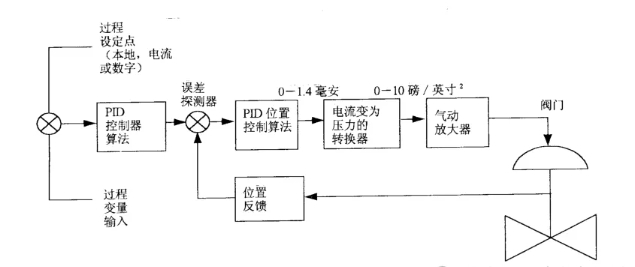

当仪器被配置成PID控制器（图 ），SVI接收本地的控制设置，（4－20 毫安的信号或HART 通信协议信号）。由过程变送器产生的初始的测量值，以1－5伏的直流电压信号供给控制器。预设值与过程测量值之差，受PID控制器演算和位置控制器演算双重调节，并被转换成气动信号。这个信号被气动放大器放大，并推动执行器。当初始测量值和设定点信号一致时，执行器不再移动，系统处于稳定控制中。

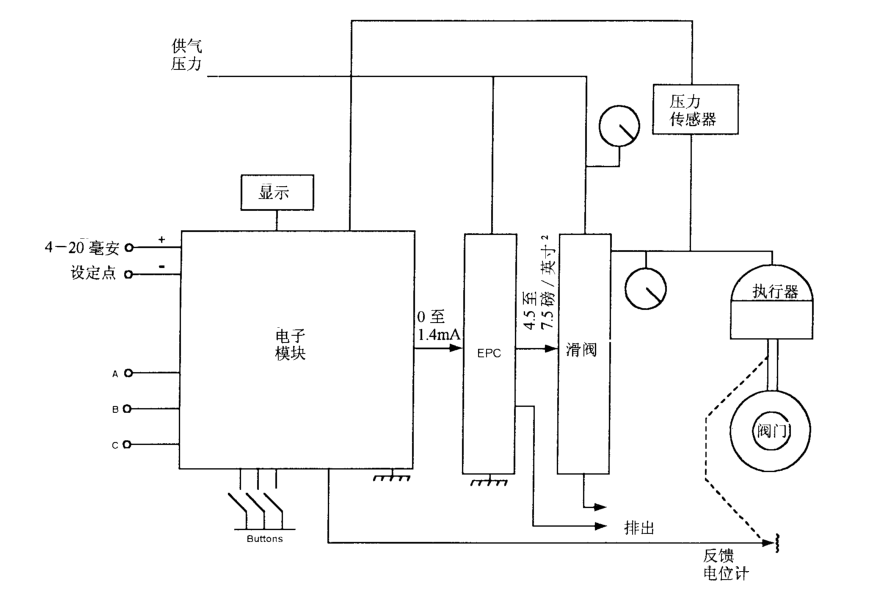

电子模块

电子模块包括电源，16位模/数转换器，12位模/数转换器，和微处理器。它根据从测量传感器接收的信号，用内部已程序化的定位器和/或过程控制演算法来计算所要输出。如果显示和按键已被选择，那么它就包含了这些功能的电子器件。

按键开关

三键式按键的操作连同显示允许读数和仪器操作参数的修正，而无需PC机和手提HART通讯器。这些按钮执行“通用”功能一增强、减弱、和通过常规菜单结构的移动来接收。这些按钮可以在危险的环境中操作而无需使用防火外壳。

EPC(电动-气动转换器)

EPC用以下方式转换电流信号和压力信号。在场中工作的线圈与一个挡板机械连接。当电流变化时，线圈的移动导致挡板移向喷嘴，并限制通过喷嘴的气流。这种限制作用导致喷管上反压力随着线圈电流增加而增加。

取走EPC的电源将导致输出压力的降低。这就确定了SV的启动和失效保护特性

滑易游在线注册,易游（中国）

滑易游在线注册,易游（中国）是一种双向空气导向易游在线注册,易游（中国），它能够提供和排出空气。受EPC控制的导向压力依次控制充填和排出执行器的气流的速率。

传感器(位置，压力和温度)

易游在线注册,易游（中国）门易游在线注册,易游（中国）杆的位置检测是采用一个内部安装的与易游在线注册,易游（中国）杆机械连接的电位计的方法进行的。电位计的输出连接到电子模块，并提供了位置控制演算的输入信号。

电位计的电阻是10000欧姆，且具有120度的转动的全标尺位移，易游在线注册,易游（中国）门全行程必须提供相对于参考位置最小18度*最大100度的转动。“开”或“关”的易游在线注册,易游（中国）门设置建立了参考位置。
