DCS系统新增AI点实操

DCS系统新增AI点实操

技改新增可燃气体报警仪组态

1、故障类型：新增可燃气体报警仪组态

2、仪表类型：AI卡、安全栅、接线端子

3、厂家型号：易游在线注册,易游（中国）KWZK

4、使用工况：有毒可燃气体；温度：25℃；压力：0.087Mpa

5、故障现象：技改项目新增可燃气体报警仪

6、作业前安全辨识及措施：

1.按相关规定办理好相关作业票。

2.工艺确认主控报警画面及现场报警仪表状态，通知作业人员带好便携式报警仪并做好安全防护，满足系统组态下装条件。

7、有效处理方法：

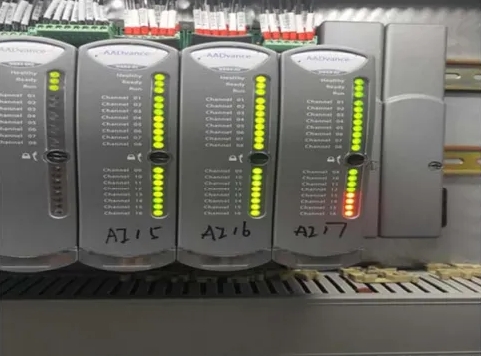

1.将新增AI卡件插入备用卡槽，观察信号灯确认无错误信号

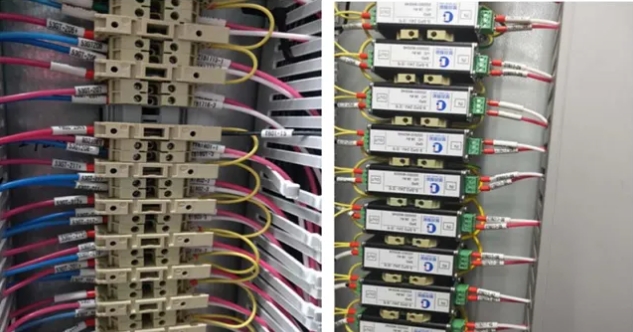

2.安全栅的输出端与卡件信号输入端子用信号线正确连接，并一一对应，并对每个通道对应的安全栅进行编号；安全栅输入端与接线端子用信号线连接，一一对应并做好相应编号。

3.为安全栅和接线端子配接电源和接地，保证接线牢固。

4.在工程师站编号并组态新增卡件，根据卡件型号正确选择配置。并根据设计对新增仪表位号进行词典位号组态和通道分配，并做好相关记录；对组态系统正确操作下装，并在线观察下装后通道数据，确认组态正确

5.根据设计图纸正确组态上位画面和上位数据库，根据设计和工艺使用要求柜每个报警仪的显示量程和报警参数进行正确的设置；并对画面数据显示和报警显示作正确的数据链接。

6.与现场人员配合，对机柜间与现场测量仪表信号线和电源线进行一一校验，用预先准备好的线标管进行标记。

7.根据组态的通道分配记录和接线端子一一对应将已经校验好的信号线于接线端子正确连接，确认接线正确并紧固。

8.与现场人员配合，对每块仪表进行校验和信号核对。

9.在确认每块仪表显示和报警显示正常后与工艺进行交接，并终结工作票。

八、故障处理经验：

卡件和安全栅安装时不要用力过猛，应轻拿轻安装，以免损坏插针和内部结构；组态和安装接线时应做好记录，以免接线错误或者信号线和电源线交叉错误发生故障；并认真做好校验记录。
