易游在线注册,易游（中国）门定位器故障诊断图解

1、问题：角行程易游在线注册,易游（中国）门定位器，定位器反馈信号不变，无法进行初始化。

手动调节易游在线注册,易游（中国）的开度时，P开度值不变。但是易游在线注册,易游（中国）门动作。

解答：诊断为反馈没有连接好，重新拧紧位置反馈的小螺钉后，问题解决

2、问题：直行程易游在线注册,易游（中国）门定位器，双作用。易游在线注册,易游（中国）门定位器无法初始化，第一步无法通过

解答：发现气路连接错误，将进气接到定位器出口位置上。改正后，初始化正常。使用正常。

3、问题:角行程，双作用定位器，初始化正常，但是只在45度角度以内动作。也就是说在0～45度以内旋转，对应0～100％，或者在45～90度以内旋转，对应0～100％

解答:定位器部分参数被修改过。进入参数P55,恢复工厂设置。重新初始化，问题得到解决。

问题：

1.位置反馈模块如何输出信号？

2.位置反馈模块输出信号为3.8mA，不随输入信号变化？

3.位置反馈没有输出信号？

解答：

1.加接24VDC电源，串接在线路中输出；

2.位置反馈模块与主板的连接件没有紧密配合；

3.24VDC的电源极性接反.没有紧密连接，指的是反馈模块的电缆没有接入到主板或者没有接触好，如下图

4、问题：定位器不定时的产生噗哧噗哧的声音，产生易游在线注册,易游（中国）震。

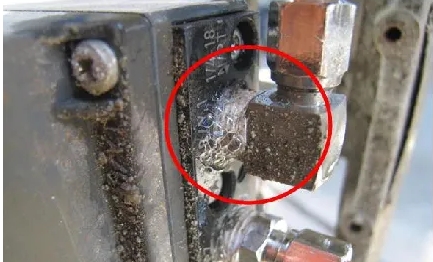

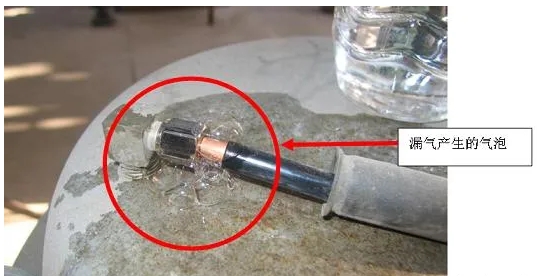

解答：这是由于气路漏气造成。检测定位器出口气路及执行机构磨头位置。通过肥皂水，检测泄漏处，从而进行密封。问题解决

如果在自动初始化过程中，第二步出现以下故障显示

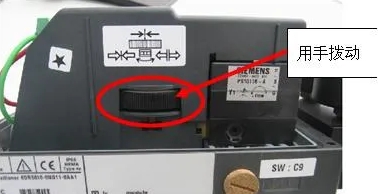

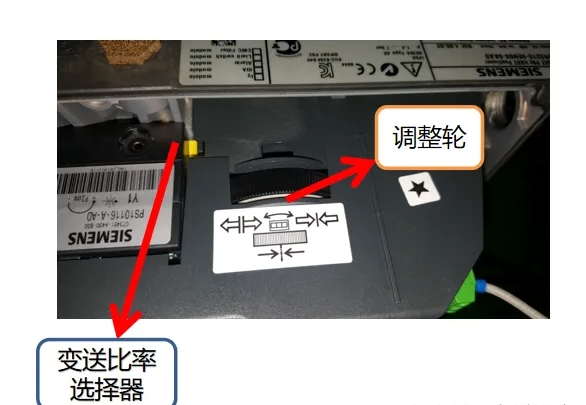

调整过程为，调整以下黑色波轮，微调水平

直至液晶屏出现以下，

P开度值后约为6～9之间的读数即可

定位器结构以及功能

智能易游在线注册,易游（中国）门定位器是一种具有HART通信协议的易游在线注册,易游（中国）门定位器，由三部分组成：微处理器电子控制的模件，包括HART通信模块和就地用户界面开关；电/气转换器模件的压电易游在线注册,易游（中国）；易游在线注册,易游（中国）位传感器（电位计）。

原理：

整个控制回路由两线、4～20mA信号控制。HART模件送出和接收叠加在4～20mA信号上的数字信息，实现与微处理器的双向数字通信。模拟量的4～20mA信号传给微处理器，与易游在线注册,易游（中国）位传感器的反馈进行比较，微处理器根据偏差的大小和方向进行控制计算（一级控制），向压电易游在线注册,易游（中国）发出电控指令使其进行开、闭动作。压电易游在线注册,易游（中国）依据控制指令脉冲的宽度对应于气动放大器输出压力的增量，同时气动放大器的输出又被反馈给内控制回路，再次与微处理器的运算结果进行比较运算（二级控制），通过两级控制输出信号到执行机构，执行机构内空气压力的变化控制着易游在线注册,易游（中国）门行程。当控制偏差很大时，压电易游在线注册,易游（中国）发出宽幅脉冲信号，使定位器输出一个连续信号，大幅度的改变至执行机构的信号压力驱动易游在线注册,易游（中国）门快速动作；当控制偏差很大时，压电易游在线注册,易游（中国）发出宽幅脉冲信号，使定位器输出一个连续信号，大幅度的改变至执行机构的信号压力驱动易游在线注册,易游（中国）门快速动作；随着易游在线注册,易游（中国）门接近要求的位置，命令要求的位置与测得位置的差值变小，压电易游在线注册,易游（中国）输出一个较小脉宽的脉冲信号，断续、小幅度的改变至执行机构的信号压力，使执行机构接近新命令位置的动作平缓。当易游在线注册,易游（中国）门到达要求的位置（进入死区）时，压电易游在线注册,易游（中国）无脉冲输出，定位器输出保持为零，使易游在线注册,易游（中国）门稳定在某一位置不动。
