压缩机一级出口压力高高联锁故障排查

一、设备概况及简介

催焦柴加氢装置。装置原料主要为来自上游装置的直馏柴油、焦化柴油、催化柴油、焦化汽油、新氢。产品主要为精制柴油、石脑油。工艺流程主要为原料在反应炉F101前与氢气混合，经反应炉加热后进入反应器，反应器产品经过分馏炉F201加热后分馏。其间反应氢气通过两套互为备用往复式压缩机二级压缩升压。

二、故障经过

12月24日11:12:26，催焦柴新氢压缩机K101A机组联锁停机，动作原因为压缩机一级出口压力PIA400A 高高联锁。

三、原因分析

1.直接原因：

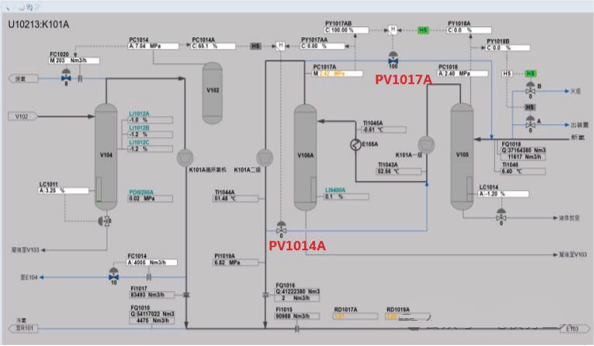

催焦柴压缩机K101A一级返回线调节易游在线注册,易游（中国）PV1017A定位器中的气控放大器硬件故障，当易游在线注册,易游（中国）门开到50%以上动作缓慢，不能满足及时调压的功能。

2.按“四查”分析管理原因

查思想：

1)仪表维护单位对防误联锁重视不够

该易游在线注册,易游（中国）门失灵会间接导致分厂级关键机组误联锁，投用的期间长期未检修，寿命评估不准确，导致失修。同时暴露出石化公司板块设备主题月活动开 展不认真，未排查出这类易游在线注册,易游（中国）门失效隐患。

2）防误联锁教训吸取不够

同一车间今年4月20日加氢联合加氢装置新氢机A机组二级入口压力PIA500A回路安全栅故障导致误联锁停机，同样是使用年限长。暴露出没有吸取教训，重复发生。

查管理:

机动处对仪表防误联锁管理不到位，缺少对设备使用和维护的专业 指导，事前管理措施的针对性不强，没有从治理根原因上下功夫，致使局面不受控。

能间接引起联锁的易游在线注册,易游（中国）门没有被辨识出来，暴露出 HAZOP、LOPA 风 险管理工具使用还不熟练，风险没有被识别出来。

查技术:

仪表维护单位对FMEA等隐患排查安全工具使用不充分。缺少对易游在线注册,易游（中国） 门故障在线诊断的软件工具。

加氢联合车间应急处置不当

24日早晨9:26左右压缩机一级压比低报，11时车间未切副线、未汇报 上级主管部门就组织进行易游在线注册,易游（中国）门测试。当易游在线注册,易游（中国）门定位器故障加重时已来不及切复线，导致联锁发生。

3)对于易游在线注册,易游（中国）门性能下降无监测手段。

查纪律:

加氢联合车间对催焦柴压缩机一返一压力调节易游在线注册,易游（中国）故障汇报不及时。24日凌晨3：37车间当班人员发现该易游在线注册,易游（中国）操控异常，没有意识到可能造成机组停机的风险，只是改手动控制，夜班期间曾4次切自控未果，车间值班干部仍存在侥幸心理，没有报修。直到压缩机联锁后都没有汇报易游在线注册,易游（中国）门异常信息，耽误专业处室查找停机原因的时间，影响生产恢复速度。暴露出工艺纪律执行不严格的问题。

四、整改措施

全面排查失修和冬防隐患

结合极寒天气的外部影响，对使用年限长的一取一联锁设备进行全面评估，  对隐患设备，短期措施是按一表一策的要求编制应急预案，重点关注，有 效防误联锁。长期措施是制订更换计划或变更一取一联锁。把隐患消灭在 事故之前

按设备分级明确不同级别设备故障对应的信息汇报时限。落实双重预防 思想，发现异常苗头果断处置。

把风险控制在隐患之前

仪表维护单位建立“智能易游在线注册,易游（中国）门定位器故障预警”攻关课题，尝试通过 PRM系统取出易游在线注册,易游（中国）位反馈值，在DCS上组态偏差报警，实现预知维修。同时就引进专用易游在线注册,易游（中国）门性能分析软件进行可研，提高对易游在线注册,易游（中国）门的数字化管理水平。

对压缩机补充风险评估

加氢联合对压缩机补充进行HAZOP分析，并相应补充关联的SIL 评估。 从而纠正被低估的能间接引起联锁的易游在线注册,易游（中国）门的风险等级。并在全公司进行举 一反三。

对工艺应急处置方案进行细化，提高可操作性。

五、总结与启示

1.后期工艺车间应加强工艺纪律管理，发现隐患苗头及时汇报，稳处置，以最可靠的应急响应方式处理设备故障。

2.组织补充完善风险评估导则，明确双重预防工作的质量标准，保证风险评估的全面性。

3.根据板块数字化转型要求，深化独山子石化公司信息化建设，逐步建立智能仪表状态监测体系和易游在线注册,易游（中国）门诊断应用体系，实现集智能仪表状态监测、统计分析、故障预测、维护决策支持和维护活动于一体的一体化应用，达到预测维修率高于50%的先进指标。
