带负荷测试题目
一、 变压器带负荷测试

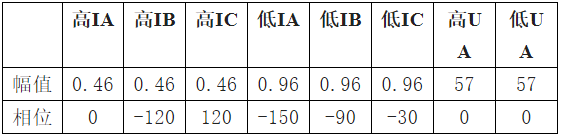

1．P：20 Q：6 S:21 TA变比：高600/5 低6000/5 平衡系数：0.477，PST-1200
相量图：差动电流：Ida=0 Idb=0.92 Idc= 0
低压侧：平衡系数：10.5*1200/(220*120=0.477 0.96*0.477=0.45792
1．TA变比计算：理论计算值应为0.46，实际值0.46，二次值吻合，变比正确。
左边为各侧相量图，未归算；右边为差动电流相量图，已归算及相位校正。
Ida= IHA’+ILA’=0.46-0.96*0.477=0
Idb= IHA’+ILA’=0.46+0.96*0.477=0.92
Idc= IHA’+ILA’=0.46-0.96*0.477=0
判断结果：低压侧B相极性接反。纠正后则有Idb=0.46-0.96*0.477=0A

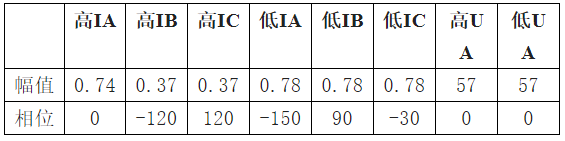

2.P：16 Q：6 S:17 TA变比：高600/5 低6000/5 平衡系数：0.477 PST-1200
相量图：差动电流：Ida=0.21 Idb=0 Idc=0.21
低压侧：平衡系数：10.5*1200/(220*120=0.477 0.78*0.477=0.37
1． TA变比计算：理论计算值应为0.37，B，C实际值0.37，A相实际值0.74的变比不相符合。
左边为各侧相量图，未归算；右边为差动电流相量图，已归算及相位校正。
Ida= IHA’+ILA’=()/1.732-0.78*0.477=0.204
Idb= IHB’+ILB’=0.37-0.78*0.477=0
Idc= IHC’+ILC’=()/1.732-0.78*0.477=0.204
判断结果：
高压侧A相变比为300/5，需改成600/5。纠正后则有Ida=0.37-0.78*0.477=0A，Idc=0.37-0.78*0.477=0A

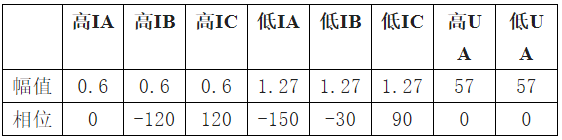

3.P：25 Q：12 S:25.7 TA变比：高600/5 低6000/5 平衡系数：0.477 PST-1200
相量图：差动电流：Ida=0 Idb=1 Idc= 1
低压侧：平衡系数：10.5*1200/(220*120=0.477 1.27*0.477=0.6
1．TA变比计算：理论计算值应为0.6，实际值0.6，二次值吻合，变比正确。
左边为各侧相量图，未归算；右边为差动电流相量图，已归算及相位校正。
1.27*0.477=0.6
Ida=IHA’+ILA’ =(0.6-1.27*0.477=0
Idb=IHB’+ILB’ =0=1
Idc=IHC’+ILC’ =0=1
判断结果：
低压侧B、C相相序接反。纠正后则有Idb=0.6-1.27*0.477=0A，Idc=0.37-1.27*0.477=0A

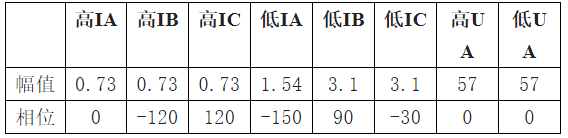

4.P：30 Q：15 S:33.5 TA变比：高600/5 低6000/5 平衡系数：0.477 PST-1200
相量图：差动电流：Ida=0 Idb=0.74 Idc=0.74 1.54*0.477=0. 73
低压侧：平衡系数：10.5*1200/(220*120=0.477 低压侧I＝S*1000/(1.732*10.5*1200)=1.54A
1．TA变比计算：理论计算值应为0.73，实际值0.73，高压侧二次值吻合变比正确。低压侧B、C相变比不正确
左边为各侧相量图，未归算；右边为差动电流相量图，已归算及相位校正。
1.54*0.477=0. 73
Ida= IHA’+ILA’=0.73-1.54*0.477=0
Idb= IHB’+ILB’=0.73-3.1*0.477=-0.74
Idc= IHC’+ILC’=0.73-3.1*0.477=-0.74
判断结果：
低压侧B、C相变比不正确。纠正后则有Idb=0.73-3.1*0.477=0A，Idc=0.73-3.1*0.477=0A

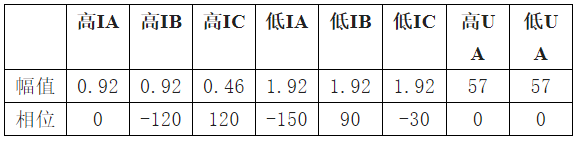

5.P：40 Q：12 S:42 TA变比：高600/5 低6000/5 平衡系数：0.477 PST-1200
相量图：差动电流：Ida=0 Idb=0.26 Idc=0.26
低压侧：平衡系数：10.5*1200/(220*120=0.477 1.92*0.477=0.92
1．TA变比计算：理论计算值应为0.92，实际值0.92，C相二次值不吻合，变比不正确。
1.92*0.477=0.92
Ida= IHA’+ILA’=0.92-1.92*0.477=0
Idb= IHB’+ILB’=()/1.732-1.92*0.477=0.21
Idc= IHC’+ILC’=()/1.732-1.92*0.477=0.21
判断结果：
高压侧C相变比为300/5，需改成600/5。纠正后则有Idb=0.92-1.92*0.477=0A，Idc=0.92-1.92*0.477=0A

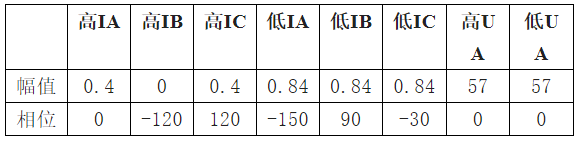

6.P：18 Q：4 S:18.4 TA变比：高600/5 低6000/5 平衡系数：0.477 PST-1200
相量图：差动电流：Ida=0.232 Idb=0.232 Idc=0
低压侧：平衡系数：10.5*1200/(220*120=0.477
1．TA变比计算：理论计算值应为0.4，实际值0.4，二次值吻合，变比正确。
左边为各侧相量图，未归算；右边为差动电流相量图，已归算及相位校正。
0.84*0.477=0.4
Ida= IHA’+ILA’==0.23
Idb= IHB’+ILB’==0.23
Idc= IHC’+ILC’= 0.4-0.84*0.477=0
判断结果：
高压侧B相断线。纠正后则有Ida=0.4-0.84*0.477=0A，Idb=0.4-0.84*0.477=0A
由于工频是50HZ，同期是20mS，所以，大部分录波图都会把时标定为20mS或40mS。
如：UA是23 mS，IA是27 mS，那么UA超前IA：27－23＝4 mS，4 mS对应多少角度呢？20 mS为一周期，一个周期为360度，那4 mS对应72度，所以UA超前IA 72度。
分析单相接地故障录波图要点：
1、一相电流增大，一相电压降低；出现零序电流、零序电压。
2、电流增大、电压降低为同一相别。
3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80度左右；零序电流超前零序电压约110度左右。
分析两相短路故障录波图要点：
1、两相电流增大，两相电压降低；没有零序电流、零序电压。
2、电流增大、电压降低为相同两个相别。
3、两个故障相电流基本反向。
4、故障相间电压超前故障相间电流约80度左右。
分析两相接地短路故障录波图要点：
1、两相电流增大，两相电压降低；出现零序电流、零序电压。
2、电流增大、电压降低为相同两个相别。
3、零序电流向量为位于故障两相电流间。
4、故障相间电压超前故障相间电流约80度左右；零序电流超前零序电压约110度左右。
分析三相短路故障录波图要点：
1、三相电流增大，三相电压降低；没有零序电流、零序电压。
2、故障相电压超前故障相电流约80度左右；故障相间电压超前故障相间电流同样约80度左右。
