WHQ-F系列数字温度指示仪校准办法

WHQ-F系列数字温度指示仪校准办法

本办法适用于本公司生产现场运行中、简单修理后及新购进的数字温度指示仪的校准。

01、技术要求

1、输入信号：热电阻、热电偶

2、基本误差：±0.5%

3、电源：220V DC  50HZ

02、校准及配套设施

1、 电阻箱：一台0.02级。

2、 直流电位差计：一台0.05级。

3、 处理报警物后驶回的车辆必须驶入原卸料点刷卡继续卸料。

03、校准程序

1、外观检查：铭牌齐全，指示面板不应有影响读数的缺陷，仪表倾斜时内部没有零件振动的响声。

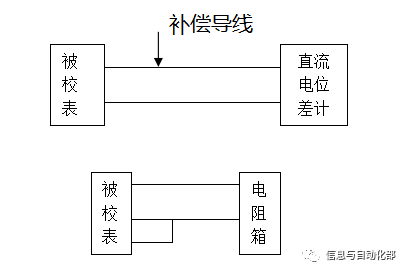

2、正确接线：

3、校准点应不少于5点，应包括上下限在内，原则上选均匀的整十摄氏度点或整百摄氏度点。

4、校准方法：（本办法建议使用寻找转换点法）用增大或减小输入电量值的大循环式方法，找出被校点附近转换点的值，然后二次循环中被校点和这些转换点值之间较大差值的作为该点的最大基本误差。

5、绝缘电阻的测试：

（1）绝缘电阻：在环境温度为（15～35）℃、相对湿度（45～75）%、大气压力（86～106）KPa条件下，各端子与外壳之间绝缘电阻不小于20MΩ。

（2）绝缘强度：试验环境条件同第（1）条，其各端子之间及与外壳之间施加表2所规定的试验电压，保持1min，不出现击穿或飞弧现象。

（3）采用（45～55）Hz的交流电压，试验电压按表2规定。试验应在规定的接线端子之间进行。仪表电源开关处于接通位置，各路输入端子间、输出端子间、电源端子间分别短接。采用额定直流电压500V的绝缘电阻表按下述之间端子进行检定，检定结果应满足绝缘电阻的规定。

输入端子—外壳

输出端子—外壳

电源端子—外壳

注：电源端子指交流电源端子

04、校准结果的处理

1、按照本规程的规定和要求合格的数字温度指示仪签发检定证书，对于用于贸易结算的在能改变设置的部位加以封印或者密码；不合格的签发检定结果通知书，并注明不合格项目。

2、数字温度指示报警仪的参照本办法。

3、数字温度巡检仪的校准参照本办法。
