断路器在输变配电系统中的重要性不言而喻，仅次于变压器。

1.断路器的定义：能够关合、承载、开断正常电流和过载电流的开关设备。

从定义引申出功能：控制作用——改变运方的操作；保护作用——切除故障设备。

2.断路器区别于隔离开关的特殊之处：能够开断电流，就是灭弧。

从灭弧介质可以分类：空气断路器（空开）、真空断路器、油断路器、SF6断路器。

空开也是有灭弧机构的，而目前35kV以上高压断路器已经普遍采用SF6作为灭弧介质。

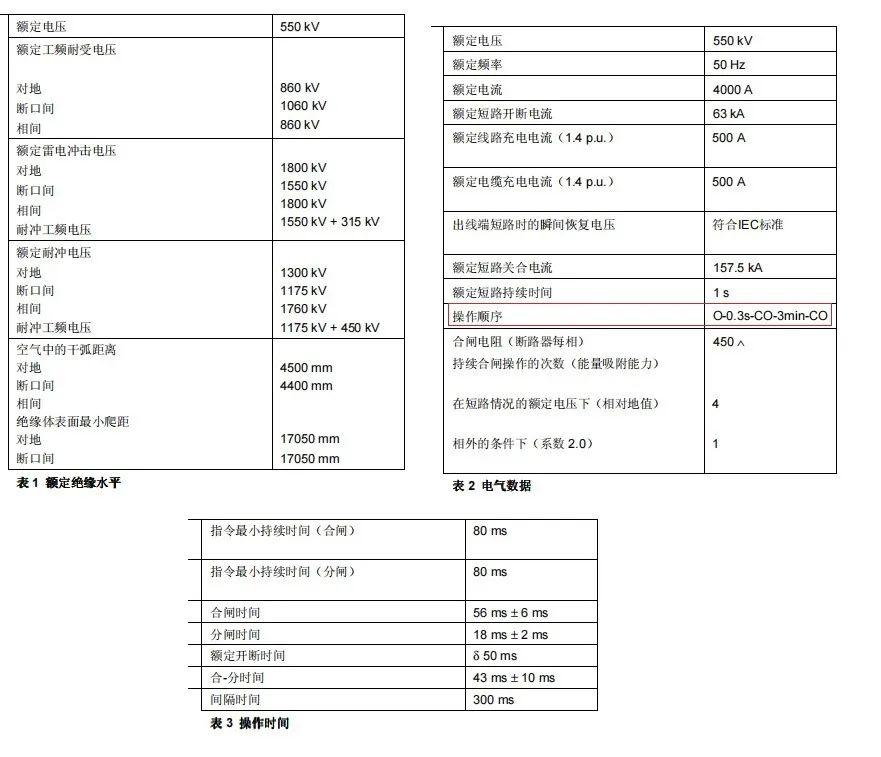

3.断路器的基本参数有额定电压、额定电流，还有耐受电压、开断电流等。

需要关注的除电压等级外，额定电流很重要，决定了该电力系统能承载的潮流，开断电流要大于最大短路电流。500kV断路器对应4000A和63KA。

另一个重要的参数就是分合闸时间，500kV断路器分闸时间在20ms左右，分闸时间在60ms左右。知道这个时间数量级，对于分析故障录波图有用（一般系统故障主保护判断并发出跳闸指令的时间也在20ms左右）。

断路器铭牌上有“额定操作程序：O－0.3s―CO―3min―CO”，怎么理解？

O是Open，分闸，C是Close，合闸；在线路运行时，发生故障后：

分——0.3s后——重合，重合于故障，再分——3分钟（也有些180秒）后——手动强合，合于故障再分。

断路器每一次分闸（灭弧）后，恢复灭弧能力需要时间，连续灭弧后，需要的时间更长，0.3s和3min就是厂家给的建议值。当前调度设定的重合闸时间0.8s，强送间隔时间15min，都大于建议值，而且留有较大的裕度。

4.断路器按照外形分类

瓷柱式和落地罐式，基本上对应了AIS和GIS的外形。

5.断路器按照操作机构分类

液压断路器、弹簧断路器、液压弹簧断路器

这里名字有点打架，需要分清楚操作机构的两个重要组成部分：储能、传动。

断路器要随时准备着分合，所以它一定是时刻储存着能量的。气体和弹簧都可以被压缩储能，而液体不能被压缩，只能用来传动。

（1）液压断路器：气体储能（氮气），液体传动，外观上有液压表

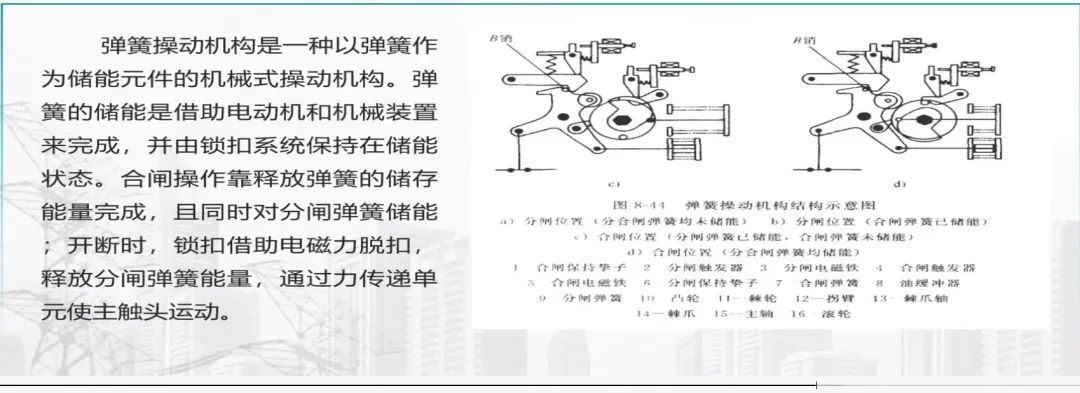

（2）弹簧断路器：弹簧储能，齿轮连杆传动，外观上有弹簧储能指示

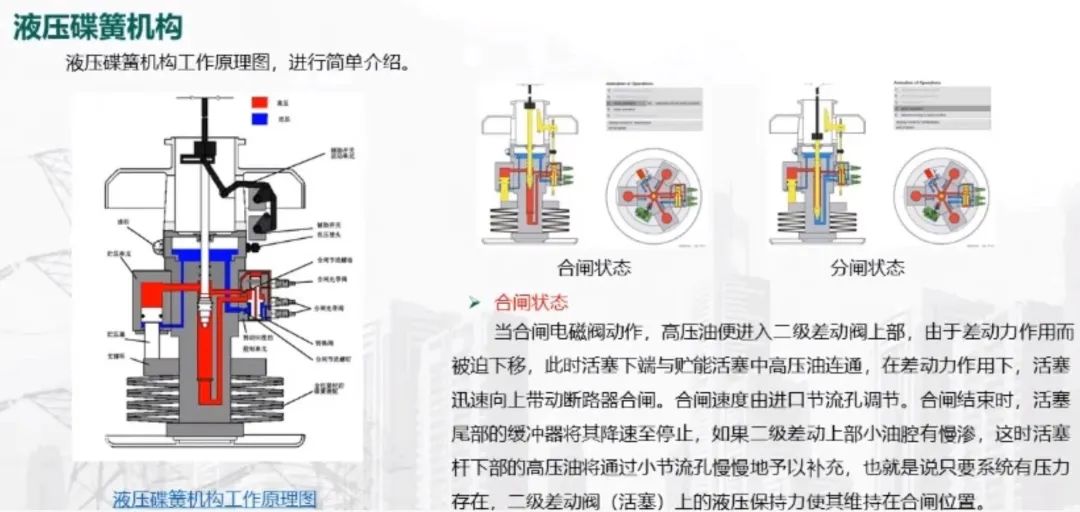

（3）液压弹簧断路器：弹簧储能，液压传动，外观上既有液压表，也有弹簧储能指示

氮气一次储能可以多次分合，弹簧机构每一次合闸后，要重新储能，液压碟簧一次储能又可以多次分合（通过液体分步释放弹簧能量）

液压传动的机构振动较小，弹簧机构声音很大。
