保护功能投退硬压板、软压板与控制字

运维人员在改变二次设备状态的倒闸操作过程中，通过操作硬压板、软压板与控制字实现，其中控制字的改变由二次检修人员协助。

这三者的任何一个地方发生错误，会影响保护功能的正确投退，从而引发保护误动或拒动的后果。

二次保护功能实现的方法：通过保护计算机程序对输入的电压电流模拟量、断路器位置开关量，保护功能开关量等进行计算，输出报警信号、跳闸命令、故障信息等。

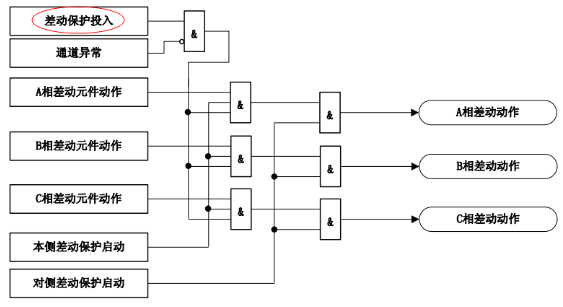

“差动功能”数字量参与差动保护逻辑计算的框图如下

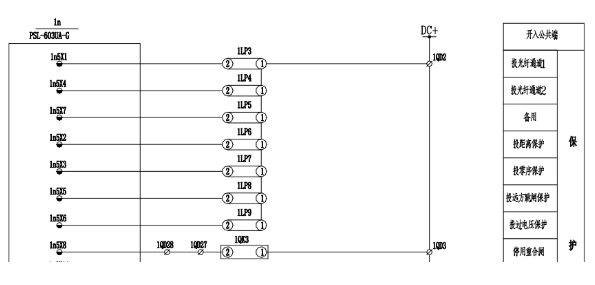

功能硬压板在前文已有介绍，通过开关量输入回路告诉保护装置某个功能投退。

功能投退反映到软件上的，自然也可以直接在装置程序内设置这个功能的投退，也就是对应的功能软压板

（1）这里都可以看出硬压板和软压板是一对一的（沟通三跳转换把手和硬压板功能一样），他们采用“与门”逻辑，也就是硬压板投入，软压板置1，该功能才投入，否则退出。

（2）唯一特殊的是“停用重合闸”，用的“或门”逻辑，硬压板、软压板、控制字只要有一个1，停用重合闸功能就投入，否则退出

（3）为什么硬压板、软压板一一对应，为什么用“与门”逻辑，为什么“停用重合闸”用“或门”逻辑

答案很简单：就是这么规定的。

这也是为什么要六统一，九统一的原因，统一规定后，所有保护装置厂家必须这么设置不纠结、不折磨运维检修人员了。

（4）软硬压板功能一样，是不是重复了，能不能不用硬压板？

智能保护已经取消了这些功能硬压板（只剩“远方操作”、“保护装置检修”两个）

（5）为什么常规保护还不取消

也是这么规定的。我猜保持和前期的一致性吧。

控制字又是什么

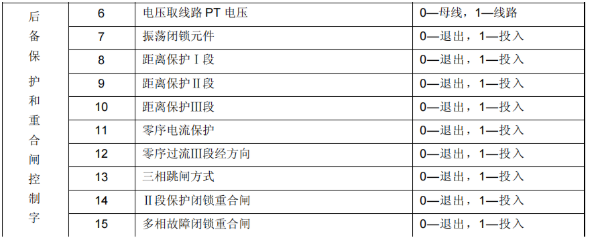

（1）控制字是对保护功能的进一步细分，比如距离保护还有更多的功能需要设置，如下

（2）控制字和硬压板、软压板也是“与门”逻辑，比如：距离保护硬压板投入，软压板置1，距离Ⅱ段控制字置1，“距离Ⅱ段”功能才算投入，否则退出。

（3）为什么它叫控制字，系统把每4位二进制换算成1位16进制字符，比如1101换算成16进制就是D（13），这样上面定值单上28个二进制“1101111111100110111101000100”换算成7位16进制数就是“DFE6F44”，这样核对定值单是不是都简单很多了？

220保护定值单还会写16进制，500定值单没有

可以思考一下，

（1）常规站正常投退保护功能是不去操作软压板和控制字的，为什么？

（2）但是也有例外，500kV开关过流保护（充电保护）对应的软压板、控制字的状态是置0的。这样，平时即使误投过流保护硬压板，功能也不会启用。

如果调度发令启用“充电保护”这样的功能，则需要二次检修人员修改软压板和控制字。

（3）而六统一保护的220kV母联、分段保护的充电过流软压板和控制字正常是置1的……因此误投硬压板风险较高
