CCS系统强制和恢复操作步骤

CCS系统强制和恢复操作步骤

前言：

1. 可以打开TS1131软件进行查看CCS逻辑程序电脑的放置位置在CCR2工程师室对门第一台电脑。电脑的密码是mngr123。登录进去后在没有领导授权的情况下不要修改WINDOWS登录密码。

2. 在CCS中“红色”代表是0，“绿色”代表是1。

3. 目前在使用的登录权限具有进行部分下装的权限，所以连接以后进行操作的时候请务必不要去点击“Download change”图标。

操作步骤：

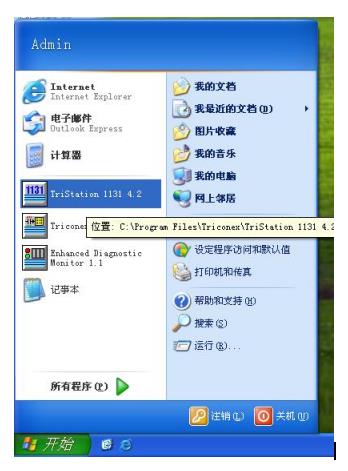

1. 点击“开始”菜单，找到“TriStation 1131 4.2”，然后左键单击。

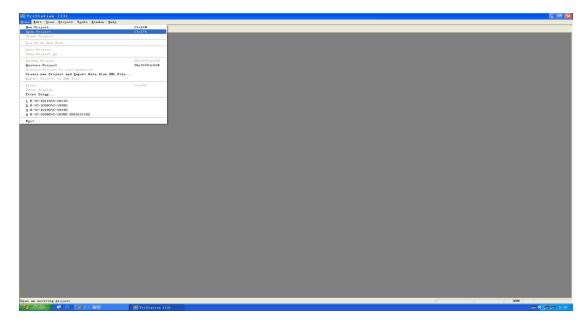

2. 进入“TriStation 1131 4.2”的操作画面。点击“File”选择“Open project”。

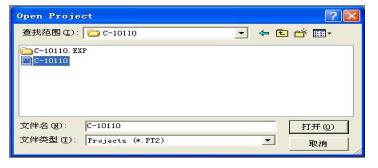

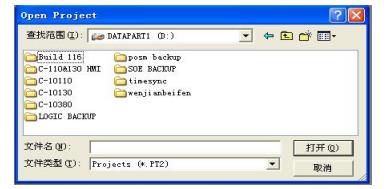

3. 选取逻辑源程序存放路径并选取相应的文件路径。各机组最新的逻辑源程序放置位置如下：

C-10110  D:\C-10110\C-10110.PT2

C-10130  D:\C-10130\C-10130.PT2

C-10380  D:\C-10380\C-10380.PT2

4. 打开相应的文件。

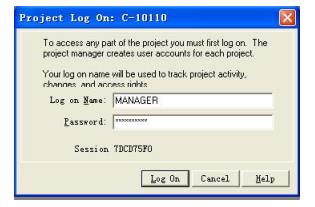

5. 打开逻辑源程序后进入登录画面，各机组登录的用户名和密码如下：

C-10110  登录用户名：MANAGER    密码：password00

C-10130  登录用户名：MANAGER    密码：password00

C-10380  登录用户名：MANAGER    密码：password

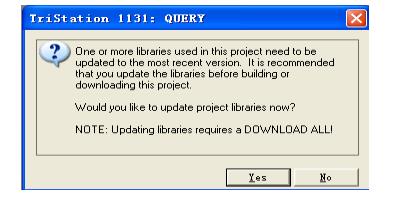

6. 登录成功后，如果是380机组由更新提示请按NO，或者按叉叉

7．选取画面左边的“Controller”选项卡。

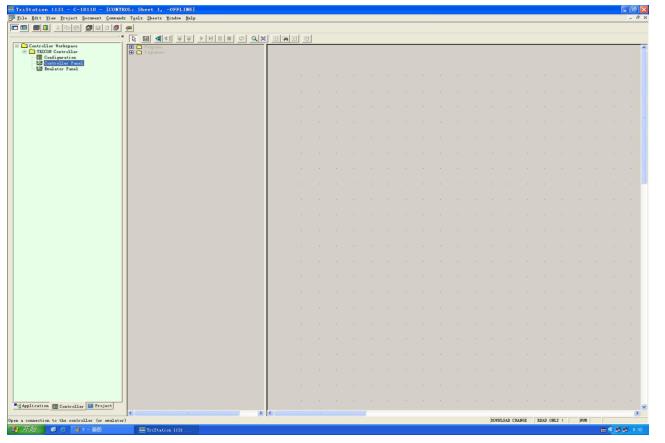

8． 在“Controller”选项卡中找到“Controller Panel”并双击。然后点击“Connnect”(类似插座的图标)。

9． .点击“Connnect”出现一个提示框，不要对提示框内的任何信息进行修改，直接点击OK。

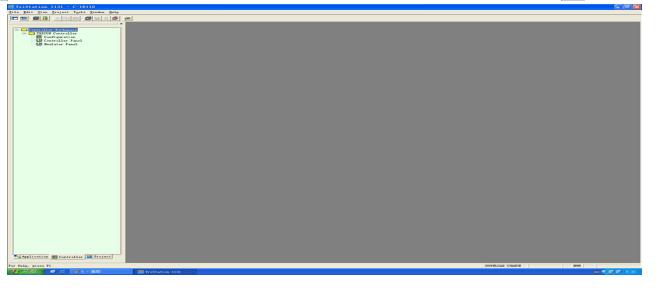

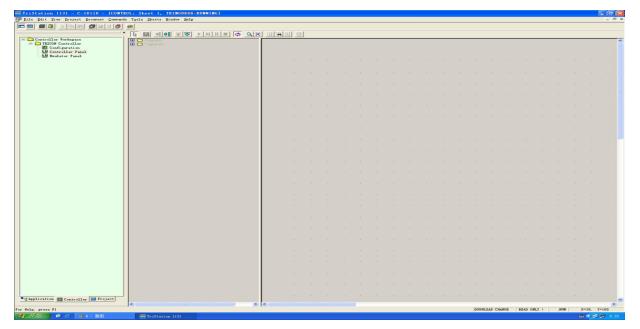

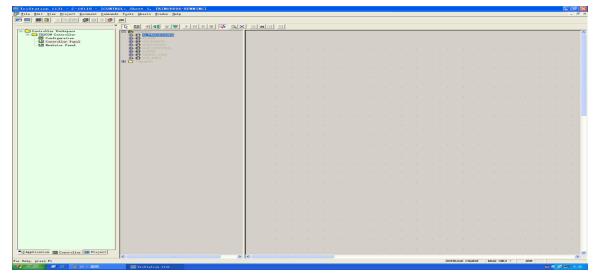

10． 连接成功以后的画面如下

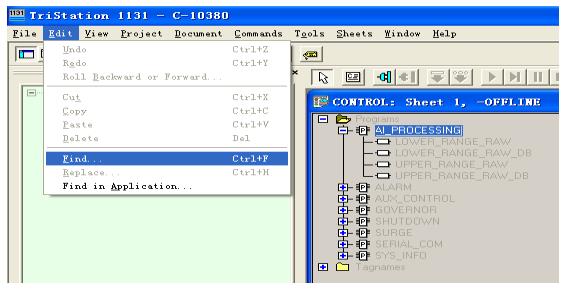

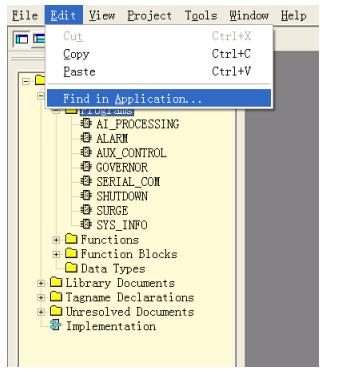

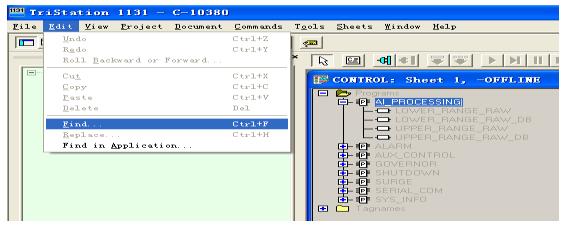

11．位号查找，是在“Edit”菜单中下拉菜单分为FIND 和 Find in application”，我们一般是通过Find in application查找。

FIND 是在打开具体的双击AI-PROCESSING→双击三P三单点逐个查找后输入需要查找的位号，例如查找TI101217，最好位号具体些

Find in application，然后输入需要查找的位号，例如查找TI101217，只要输入101217即可。他是整个工程里输入位号的查找。

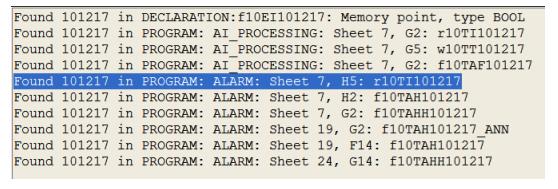

查找结果如下截屏所示。根据描述这个位号在程序“Alarm”的第7页，这样就可以到在线模式中相应的点。

11.1查找到位号后，先点击PROGRAM双击AI-PROCESSING 双击 P

然后双击查找到的位号，这样就可以进入程序进行强制。

信号的强制和恢复。

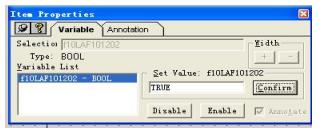

强制方法：点击“Disable”，并在“Disable”上方的输入框中输入需要强制的值后，再点击“Confirm”。强制成功以后，对应的位号和描述的文字会变成红色。

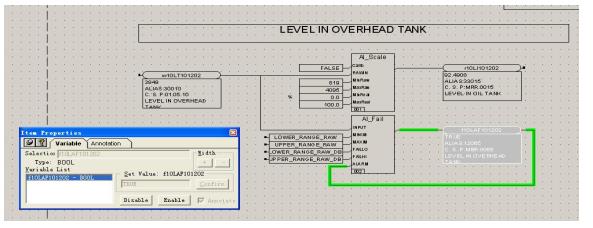

11.2 下一步是进入ALARM 进行强制 ，关闭AI-PROCESSING后。点击PROGRAM双击ALARM，双击 P，然后双击查找到的位号，这样就可以进入程序进行强制，此时是强制位号的高比报警输出。一般是保持1或强制为1。

11.3 恢复方法：恢复前务必确认当前情况下该值输入正常值，确认好以后直接点击“Enable”，恢复成功以后对应的位号和描述的文字红色就会消失。

11.4整形(REAL)和实型(DINT)信号的强制和恢复强制方法和恢复方法与开关量信号的强制和恢复方法是一样的。唯一需要强调的是，在对整形(REAL)信号输入强制值的时候必须输入带小数点的值，例如需要输入强制值为“92”，实际输入的时候必须输入“92.0”如果输入数据格式错误会出现如下提示。这个时候不要紧张，只要点击OK后重新输入正确数据格式的强制值即可。

可以这么理解，输入的强制值的数据格式必须输入与提示框中的数据格式一致。（具体模拟量取值范围看下页）

8． 强制和恢复完成后的确认。

除了上面提到的对应的位号和描述文字发生变化外，还有一个方法可以确认强制和恢复的情况。

⑴关闭所有已打开的在线程序，恢复到如下画面。

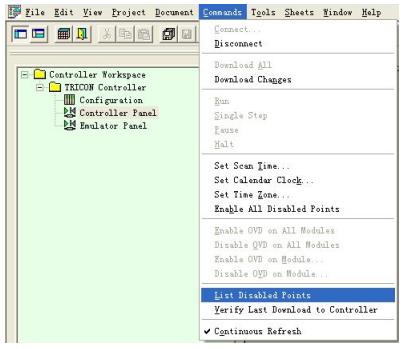

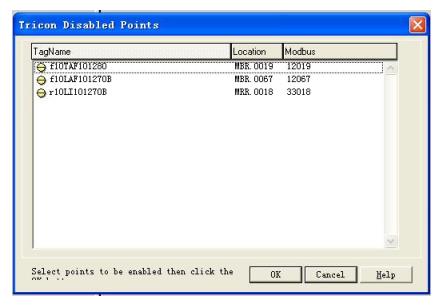

⑵然后在菜单中点击“Command”出现下拉菜单，点选“List Disable Points”。

⑶出现所有已经被强制的信号的清单。查看完成后，请务必通过点选“Cancel”来关闭这个窗口。

19

8． 强制和恢复作业完成后，必须将已经连接的程序断开后才可能关闭，这个务必切记。如果在连接状态下关闭TS1131，会造成对源文件的破坏，会造成无法连接，唯一的处理方法只能是进行一次全下装。

断开连接的方法:关闭所有已打开的在线程序窗口后，在点击“Disconnnect”图标，点击前“Connnect”的图标是反白的，点击“Disconnnect”并成功断开后，“Connnect”的图标变成绿色，“Disconnnect”图标反白。然后再关闭源文件 并推出TS1131。

8． 强制方式和方法建议。

如果要检修一个模拟量信号输入的仪表，在CCS中进行强制的时候，需要强制的点有：仪表的坏值报警(通常在AI_PROCESSING中)、报警输出(通常在ALARM中)。在强制恢复的时候，务必注意输入的测量值目前所处的状态。

如果要检修一个开关量信号输入的仪表，在CCS中进行强制的时候，建议强制经过程序处理后的点。

模拟量的值的对应关系：670-3909 （4-20MA）

4MA  -  670 （0%）          6MA  -  1074  （12.5%）

                    8MA  -  1478 （25%）        10MA -  1882  (37.5%)

                    12MA -  2286  (50% )        14MA -  2690  (62.5%)

                    16MA -  3094  (75%)          18MA -  3498  (87.5%)

                    20MA -  3909  (100%)
