开关柜靠墙安装知识介绍

开关柜靠墙安装知识介绍

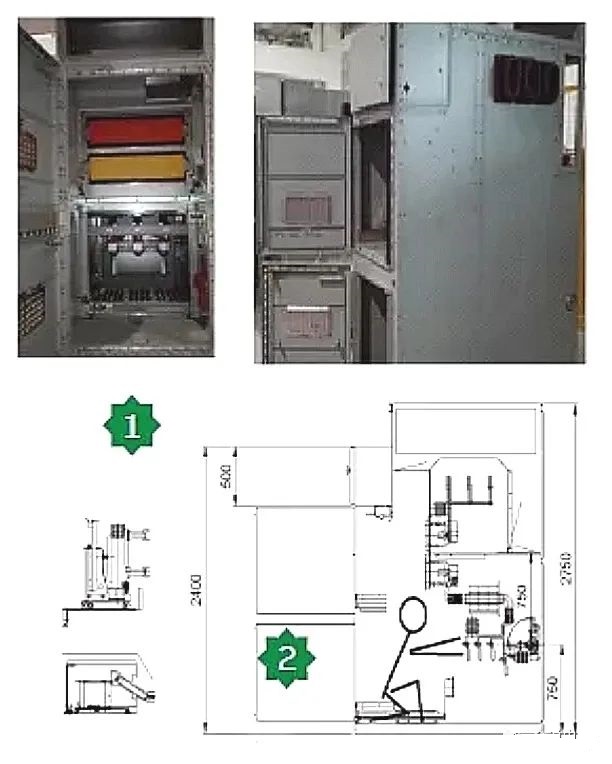

  对于预制舱开关站等场合，需要靠墙安装开关柜。很多厂家开关柜都宣称可以靠墙安装，可以这样说，任何开关柜都可以靠墙安装，但实际上怎样安装，安装后怎样操作，维护，甚至更换电流互感器、接地开关等操作如何能够完全在柜前部进行? 就是个问题，可大可小，靠墙的距离也不相同，有的可以直接靠墙，有的则需留100、200mm的间隙。

首先是安装，开关柜就位，地脚螺栓的紧固、柜间的并柜连接，一次水平母线、接地母线连接，一次电缆、二次电缆的接入等，都需要从前部、顶部进行操作，这些差异很多。有的通过整体并柜在底座上、母线安装好后，再整体就位，只需底座固定即可，这样安装质量高，但整体重量、体积大，现场安装困难，而以后需要更换元器件等就非常困难。单柜并柜就需要一台就位后，再连接下一台，这样通常需要距离墙有一定距离，便于安装。一次母线可以柜顶安装，而对于顶部有接地开关，电压互感器等设备，就困难，有些在柜前操作，拆除上部中隔板，进入母线室连接。

一般开关柜都是柜前操作、柜前维护，但接地开关触头状态、电缆头检查等有些就很不方便，这些就需要特殊设计，以保证在柜前可以清楚查看。

柜前安装的最大问题就是万一需要更换元器件如何进行，有些可以从柜前进入更换电流互感器，接地开关。而有些则需将整个开关柜从排列中抽出进行，两侧开关柜还可以操作，而中间开关柜的工作量就非常巨大，需要拆除地脚、并柜螺栓，泄压通道、电缆、水平母线、接地排拆掉，更换后需要再重新恢复，害人不浅。有些需要拆掉预制舱盖板，实现更换。

真正意义的靠墙安装开关柜，需要充分考虑现场安装、操作维护以及元器件更换需求，完全柜前操作，不需拆下大量元件，减少工作量。

有几种解决方案：

1.对于安装在户外箱的应用，可以先将开关柜固定好，电缆接好，再安装环网柜封板；

2. 参考船舶开关柜应用，开关柜3~5台并轨安装，一组开关柜完成并轨，主母线连接，接地母线连接，柜间二次线连接等工作，整体安装。

模块化开关柜，积木形式也可以方便安装，现场维护。
