INTOUCH与1131控制系统信号强制
INTOUCH与1131控制系统信号强制
INTOUCH与1131建立连接
打开DDE

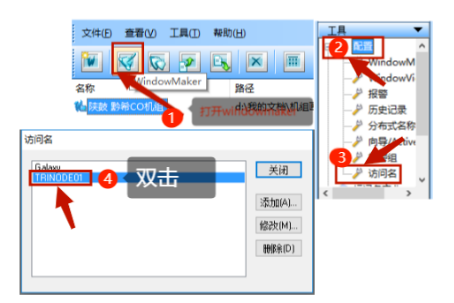

打开INTOUCH

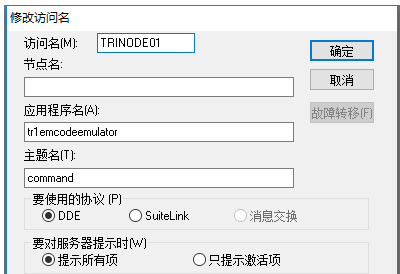

将主题名与应用程序名修改与DDE中一致
一、1311程序基本操作
1、登陆SIS工程师站，密码：输入密码
登录工程师站
1、打开1131程序

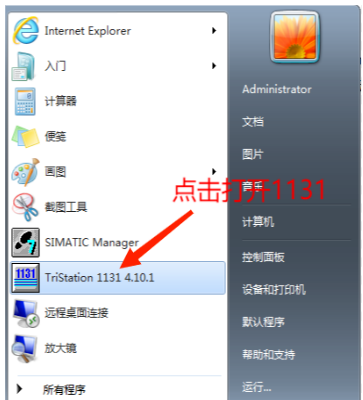

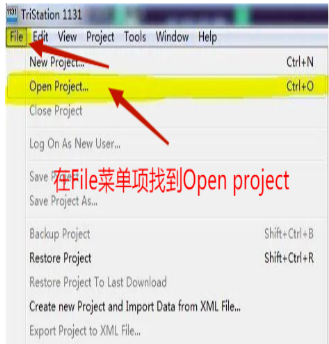

一、开始—TriStation 1131 4.10.1—File—Open Project—选择需要打开的程序.
2、TriStation 1131 4.10.1—File--选择最近打开的程序。

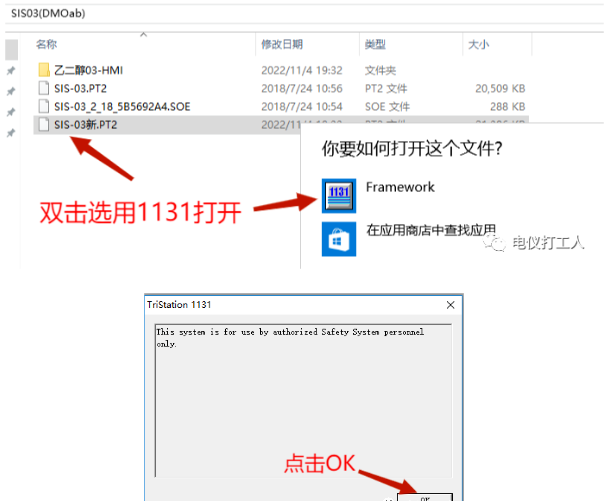

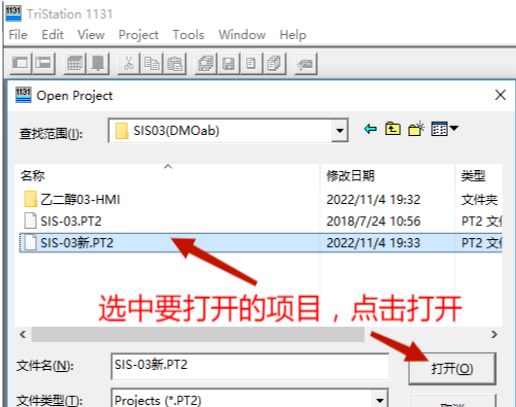

3、在我的电脑找到SIS03(DMOAB),打开文件夹，找到SIS-03新.PT2，直接左键双击打开

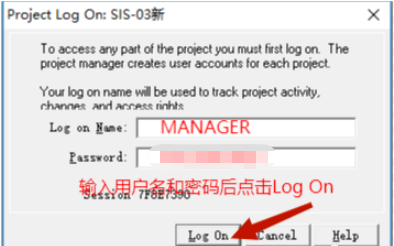

4、每次打开项目后都会弹出的对话框TriStation 1131，选择OK。6、弹出登陆对话框（Project Log On:1100_YX3），输入用户名和密码，点击Log on.
用户名：MANAGER，密码：输入密码。

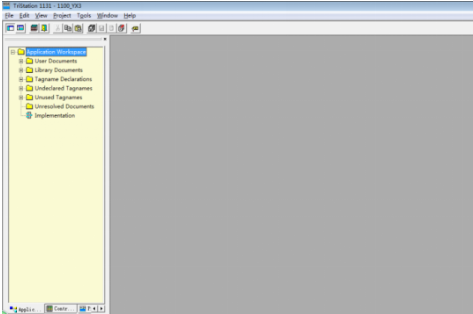

显示上图表示已登陆

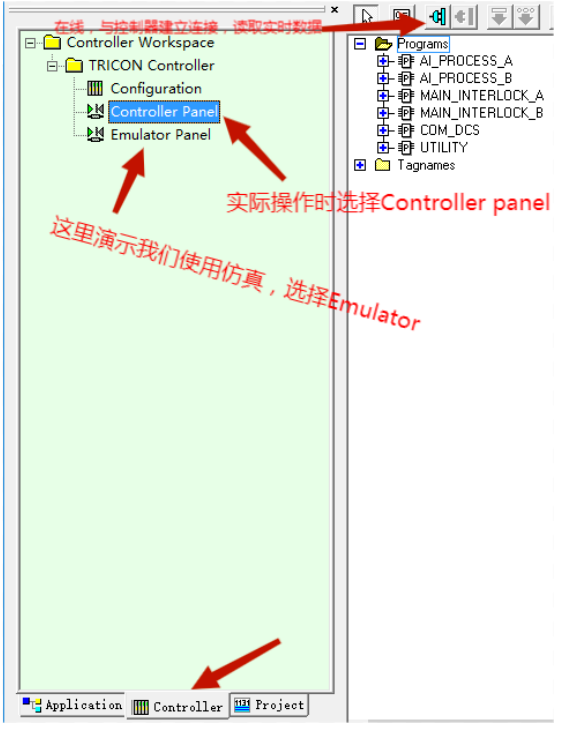

5、选择controller 页，双击Controller Panel,展开Programs，显示出来AI_PROCESS_A、AI_PROCESS_B、MAN_INTERLOCK_A、MAN_INTERLOCK_B、COM_DCS、UTILITY六个程序块；然后点击在线。

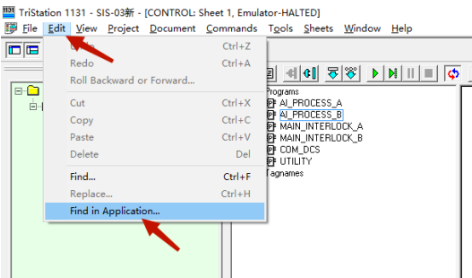

二、点的强制 Edit—Find in Application—Search,输入需要操作的位号。
例如42AI101A（只需输入数字如101A即可，如果需要精确查找，可输入完整位号），点击Find。

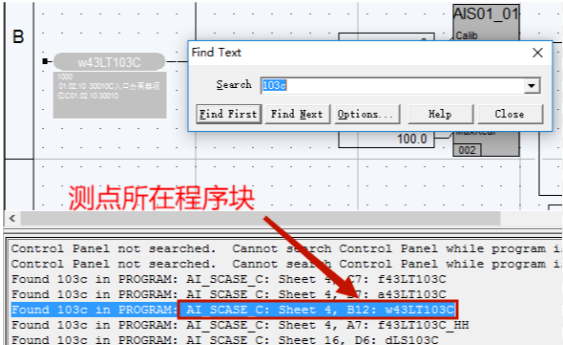

1、查看查询结果，该点在哪个程序块，从下图中能看出该点在AI_SCASE_C中。

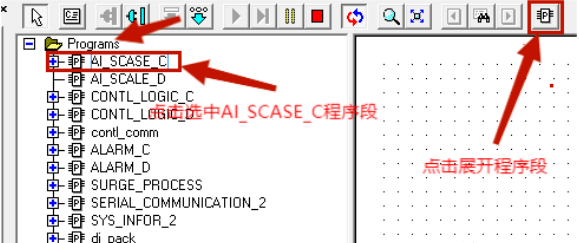

2、点击Programs中AI_SCASE_C程序块
选中测点所在程序块，点击Display Program Document图标，打开程序块页面在查询结果中双击所找到的该点。

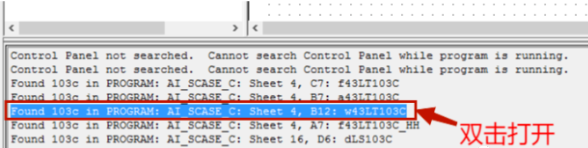

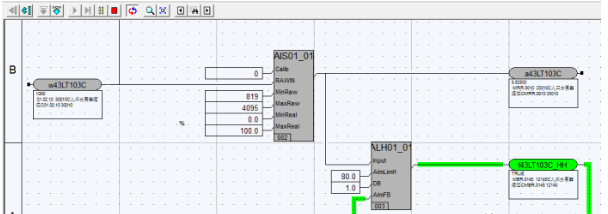

双击查询结果，程序跳转至该点所在位置，打开测点程序块。
3、连接在线

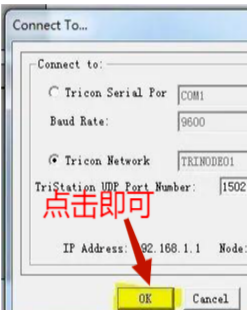

点击Connect，使程序在线，弹出的Connect to…对话框，直接点击OK即可
程序在线

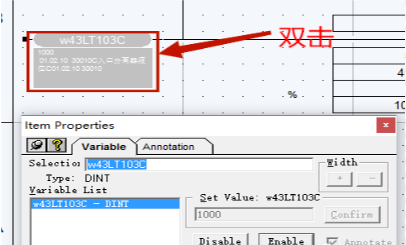

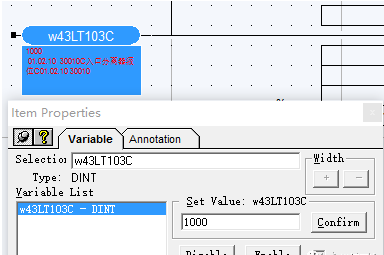

4、双击该点，弹出ItemProperties对话框，该对话框中显示该点一些基本信息。

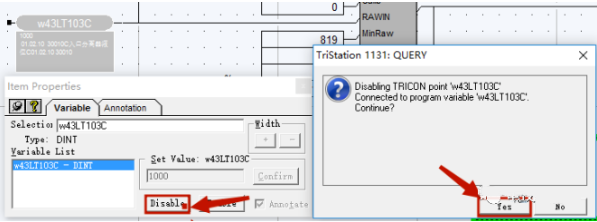

5、点击Disable,弹出的确认对话框选择Yes。此时，Set Value框由不可输入状态变成可输入状态。该点字体颜色由黑色变成红色。
6、在Set Value框中输入需要强制的值。
1)强制AI点时需要注意，如果选择强制未转换之前的值，其输入范围为819—4095，对应该点的量程，强制时需要计算好然后强制。
强制值 = 819+（目标值/该点量程）*（4095-819）。
如果选择强制转换之后的值，则直接输入目标值。
2)强制AO点时需要注意，AO点没有转换前后之分，对AO点的强制，输入值在819—4095之间，对应输出为0—100%。
强制值=819+（4095-819）*目标值。
3)强制DI点时需要注意，DI点只有0和1两种状态，对DI点的强制，只需输入0或者1即可。
4)强制DO点时需要注意，DO点只有0和1两种状态，对DO点的强制，只需输入0或者1即可。
具体的强制，会在后边有举例。
7、点击Confirm，确认强制值。此时，该点已被强制。

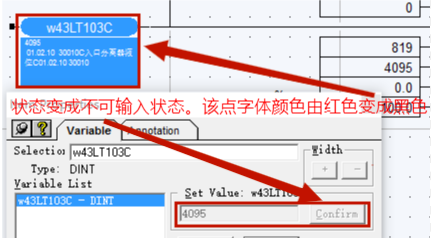

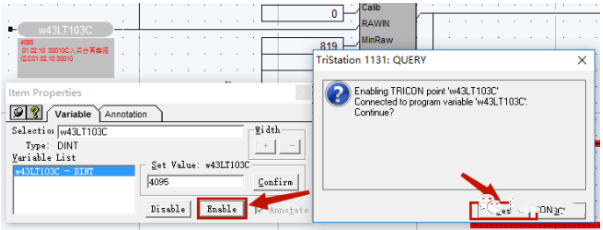

8、点击Enable, 在弹出的确认对话框中确认之后SetValue框由可输入状态变成不可输入状态。该点字体颜色由红色变成黑色。此时已经恢复了该点的强制动作。
至此，完成了一个测点的强制操作。
下面对DO、DI、AO、AI分别举例。
一、AI点的强制

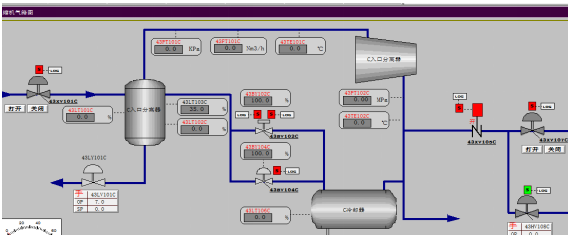

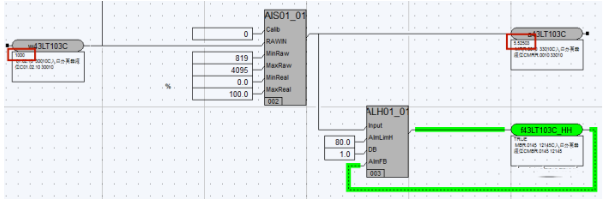

以CO压缩机一段吸入罐液位w43LT103C为例，需要得到强制值35。

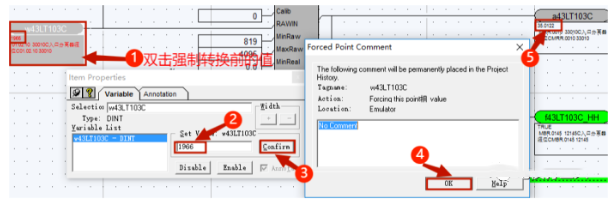

如果强制未转换之前的值，则双击该点，在弹出的Item Properties对话框中点击Disable，确认，按照以上介绍的公式计算，强制值819+(35/(100-0))*(4095-819)＝1966，在Set Value框中输入1966，点击Confirm，可以看到转换之后的值变为35.0122。

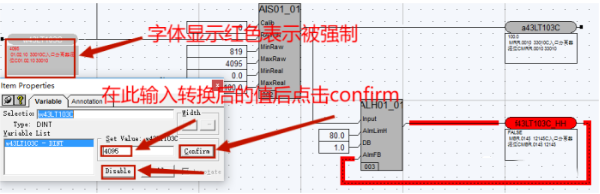

如果强制转换之后的值,则双击该点,在弹出的Item Properties对话框中点击Disable，确认，在SetValue框中输入35.0，点击Confirm，可以得到转换之后的值为35。
二 AO点强制：
AO点的强制和AI点一样，假如需要强制输出为50%。
首先找到该点，双击该点，在弹出的Item Properties对话框中点击Disable，确认，按照以上介绍的公式计算，强制值=819+(4095-819)*50%，在SetValue框中输入2457点击Confirm，可以看到值变为2457,并且输出为50%。
三、DI点强制
以压缩机ITCC停车信号YLC11310SPA为例，需要强制其状态为1。
找到该点，可以看到该点目前的状态为false，双击该点，在弹出的ItemProperties对话框中点击Disable，确认，在SetValue框中输入1(或者TRUE)，点击Confirm，可以看到该点的状态变为true。
四、DO强制：
以YLC11310SD1为例，需要强制其状态为1。
找到该点，可以看到该点目前的状态为false，双击该点，在弹出的ItemProperties对话框中点击Disable，确认，在SetValue框中输入1(或者TRUE)，点击Confirm，可以看到该点的状态变为true。
