户外环网柜知识介绍分享

2022-11-29 11:01:15 易游在线注册,易游(中国)

户外环网柜知识介绍分享

  环网柜应用在城市/公路/小区等环网配电,或是工矿企业将电力输送到负荷中心,手拉手供电方式保证供电连续性。气体绝缘环网柜由于高压带电部分或是完全密封在气体绝缘IP67防护等级的气箱内,或是由金属屏蔽、可触摸固体绝缘完全包覆,因此除了操动机构和二次控制保护设备外完全不受环境影响,而操动机构和二次系统隔室通过高IP防护等级密封,或元件采用固封、不受环境影响的材料制成,也可以不受环境影响。很环网柜的很多应用场合是用在户外的,一般做法是把环网柜安装在户外箱内,单独的环网柜,单独的户外箱,成本高,尺寸大。基于上面说的不同于空气绝缘开关柜一次带电回路完全与大气接触,气体绝缘环网柜只需做好二次控制系统的防护就可以应用于户外环境。

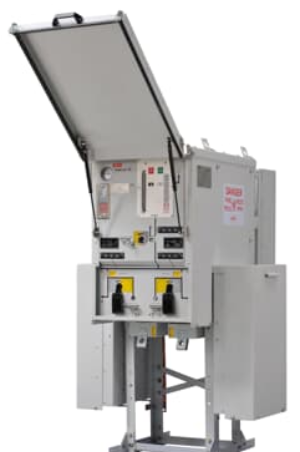

紧凑型户外环网柜是环网柜单元和户外防护组成一体式的户外应用的环网柜,采用两进线在两侧,出线在中间结构,更加紧凑型。

图片关键词

图片关键词

典型两进一出、两进两出方案,特别适用于工矿企业、隧道、船舶等使用环境。

结构简单,占地少;

安装方便;

维护简便;

防护等级达IP54;

可以在恶劣环境下使用;

内部电弧危害损失少;

图片关键词

简单、高性价比

•外壳IP54防护等级使其成为可以在最恶劣的环境中使用。无需考虑单独的户外箱,与传统解决方案相比节省了成本。

•通过所有中压触点密封在终生密封的IP67 SF6气箱中实现几乎免维护的设计。

•紧凑的结构简化了狭窄隧道和升降机的地下处尺寸,重量轻。

图片关键词

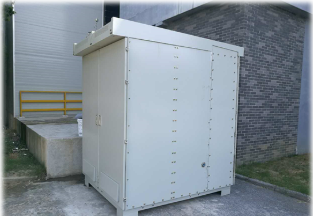

除此以外,按照IEEE C37.20.2标准户外开关柜,有带维修通道和不带维修通道的两种,不带维修通道的就是利用柜体侧板加必要的防护以满足户外应用。

图片关键词

这种在户内型环网柜直接升级,把控制保护、机械操作部分保护起来,也可以简化设计,降低成本,实现户外应用。

图片关键词

其实,户外开关柜不一定是户内开关柜+户外箱,简单的贴皮方式更易实现产品的户外应用,成本更低,重量更轻,更能满足客户需求。环网柜这种户外型,紧凑型产品更是灵活、可靠,便于应用于靠近负荷中心的空间,基于免维护理念设计的一次系统,和远程操控的二次系统及自动化系统,无需按照传统户外开关箱理念设计,要求,而应该更加经济、环保,节省空间、减少钢板等材料的使用 、开关数字化等使配电更加灵活,高效,设备更换、扩容等更加迅速,无需系统设计、调试等,实现设备即插即用。新型环保气体、常压密封环网柜更是实现了绿色低碳,通过小型化传感器,低能量、低功耗微机保护,使配电更加安全可靠。小型化、智能化、低碳环保在紧凑型户外环网柜中充分体现,长寿命、高可靠、免维护、低运营成本对企业、市政工程等应用更是优先选择。
