配电变压器套管故障数据分析

配电变压器套管故障数据分析

配电变压器在电力系统中数量巨大。

同时配电变压器是直接关系供电可靠性的重要设备，一旦故障难免会影响较大范围的用户用电。

分析各类配电变压器故障，其中套管故障是重要的组成部分。

故障类型主要有套管外部沿面闪络、异物引发放电、套管内部放电、套管破裂、连接点发热。

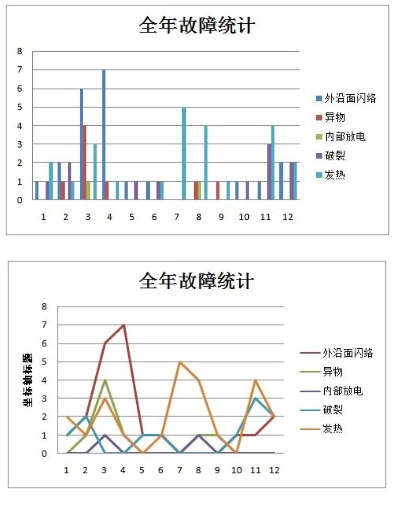

收集了北方特定区域一个年度内，涉及配电变压器套管的数据，如下图。

其中套管内部放电，数量较少，且没有明显的季节特征，主要是决定于产品制造和安装质量。

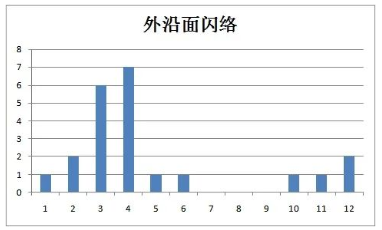

外部沿面闪络

外部沿面闪络故障，春季和冬季，特别是以春季为甚。主要原因是，北方地区冬季积污和降雪。冬季降雪可能在套管上形成积雪，并在融化时形成“冰桥”，引发闪络。

经过一个冬季的积污，春季时套管上的积污情况已经达到最严重的，在叠加春季轻微降雨的情况，容易多发污闪。

针对这种情况，一是要加强设备清扫、二是可以考虑使用防污闪涂料，三是可以采用外绝缘强化套管，比如大小伞裙。

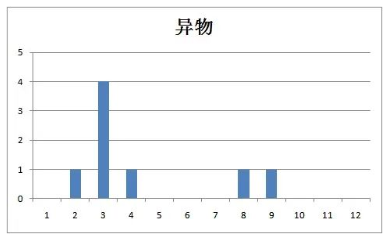

异物

异物引发放电，主要集中在春季。春风一起，会带来大量的漂浮物。一旦搭接在变压器套管上，容易引发放电。

异物放电，不仅有明显的季节性，还具有明显的区域性。施工区域，农业大棚等位置问题突出。

对于这种情况，主要是加强运维管理。一是加强通道治理，减少易漂浮物；二是加强设备巡视，及时发现并处理。

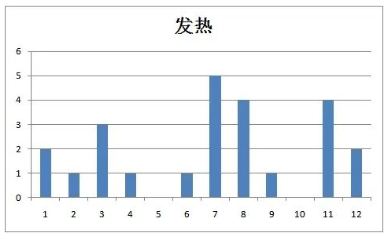

发热

发热故障，占比较大。全年个月几乎都有发生，秋冬、冬春季节交替和夏季，配电变压器套管发热问题突出。主要是这几个时段用电负荷增大，容易引起发热。

对于这种情况，一是要及时改造重载设备，二是要加强红外测温，及时发现处理。

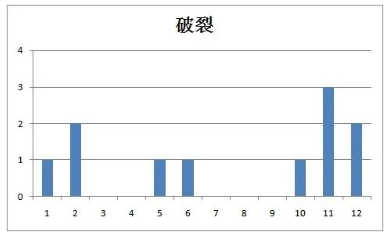

瓷套破裂

套管破裂，并不多发，应该主要是设备质量和安装质量决定。

但数据显示，套管破裂也有一定的季节性特征。主要发生在低温时段，更大的可能是安装时应力留存，在低温时应力加大造成套管破裂。

总的说来，变压器安装是一个技术含量很高的工作。一旦安装不良，后面隐患巨大。
