案例简介

某500kV升压站联络变压器为三相分体变压器，红外测温发现C相中压套管与导线连接处存在过热现象如图1。

图1发热点的红外图像

针对于此处过热，分别于前后2天进行红外测量，环境温度分别为16.9℃、19.8℃；红外热成像仪辐射率设置为0.9；相对湿度分别为45.3%、41.9%；目标距离为2m；负荷电流分别为1057 A、863.6A。

C相中压套管红外图像复测红外图片如图2，正常相中压套管红外图像图片如图3。

图2 发热点复测红外图像

图3 正常相红外图像

原因分析

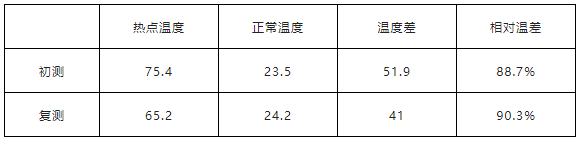

结合两次测量数据，形成下表。

此次联络变压器中压套管接头处过热问题，依据DL/T 664-2016《带电设备红外诊断应用规范》对测试结果的计算分析可知属于电流致热型设备缺陷，缺陷等级为严重缺陷。

初步判断因导线散股或线夹松动造成联络变C相中压套管与导线连接处温度过高，亦不排除由于接线松动、支撑材料受高温变形等因素影响。

从热成像图中可见，接近中压套管线夹处附近导线成螺旋状过热分布，线夹左侧与导线接线处温度最高，热点温度最高为初测日拍摄的75.4℃，最高温升为57.5K。

受视场与空间分辨率限制，为了更清晰的表征发热点的温度分布，在所选择的温度范围内，调节电平值和跨度值优化图像，并提高图像的对比度。经过对拍摄图片的这些处理后效果见图4。

图4 优化后的发热图片

解体验证

在检修过程中，将线夹拆解，发现导线与线夹之间紧固程度低，并在拆下线夹后发现线夹存在裂纹，在受到很小的外力后线夹断裂，验证了之前的分析，线夹图片如图5所示，更换新线夹后如图6所示。

图5断裂的线夹

图6恢复后的线夹

红外热成像检测技术可有效、及时地发现高压设备异常和故障，运维人员对红外测温熟练掌握和使用，可有效提高电力设备可靠性。
