  电液比例方向易游在线注册,易游（中国）由2个比例磁铁,易游在线注册,易游（中国）体3,易游在线注册,易游（中国）芯4,对中弹簧组成。当电磁铁1通电时，易游在线注册,易游（中国）芯右移，P与B通，A与T通，易游在线注册,易游（中国）口开度与电磁铁1输入电流成比例；当电磁铁6 通电时，易游在线注册,易游（中国）芯向左移，P与A通、B与T通，易游在线注册,易游（中国）口开度与电磁铁6的输入电流成比例。这种易游在线注册,易游（中国）的四个控制边有较大的遮盖量，弹簧具有一定的预压缩量。易游在线注册,易游（中国）的稳态控制特性有较大的中位死区。另外由于摩擦力及易游在线注册,易游（中国）口液动力干扰的影响，易游在线注册,易游（中国）芯定位精度不高，尤其是在高压大流量工况下，稳态液动力的影响更突出。为提高电液比例方向易游在线注册,易游（中国）的控制精度，可采用位移电反馈型电液比例方向节流易游在线注册,易游（中国）。

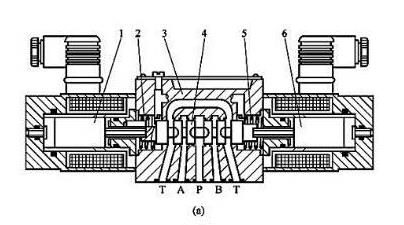

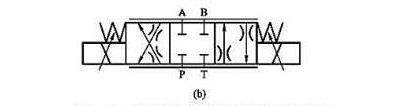

普通型直动式电液比例方向节流易游在线注册,易游（中国）

1，6 -比例电磁铁；2, 5-_对中弹簧；3-易游在线注册,易游（中国）体；4一易游在线注册,易游（中国）芯

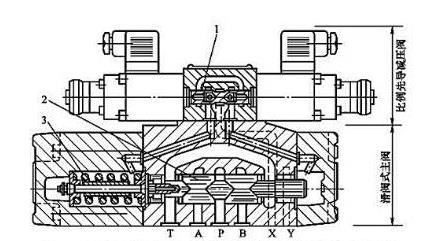

    减压型先导易游在线注册,易游（中国）+主易游在线注册,易游（中国）弹簧定位型电液比例方向节流易游在线注册,易游（中国）的结构原理图。其先导易游在线注册,易游（中国）能输出与输入电信号成比例的控制压力，与输入信号极性相对应的两个出口压力，分别被引至主易游在线注册,易游（中国）芯2的两端，利用它在两个端面上所产生的液压力与对中弹簧3的弹簧力平衡，使主易游在线注册,易游（中国）芯2与输入信号成比例定位。采用减压型先导易游在线注册,易游（中国）后不必像原理相似的先导溢流型那样，持续不断地耗费先导控制油。先导控制油既可内供，也可外供，如果先导控制油压力超过规定值，可用先导减压易游在线注册,易游（中国）块将先导压力降下来。主易游在线注册,易游（中国）采用单弹簧对中形式，弹簧有预压缩量，当先导易游在线注册,易游（中国）无输入信号时，主易游在线注册,易游（中国）芯对中。单弹簧既简化了易游在线注册,易游（中国）的结构，又使易游在线注册,易游（中国）的对称性好。

减压型先导易游在线注册,易游（中国）+主易游在线注册,易游（中国）弹簧定位型电液比例方向节流易游在线注册,易游（中国）

1 一先导减压易游在线注册,易游（中国）芯；2-主易游在线注册,易游（中国）芯；3 对中弹簧
