新投运线路PT核相介绍

新投运线路PT核相介绍

核相指电力系统电气操作中用仪表或其他手段核对两电源或环路相位相序是否相同。

01、为什么要核相

核相是针对二路电源而言的。

①二路电源需要向同一个用电设备供电时，在投入时，要在并列点进行核相；

②若二路电源需要并列倒电时，若不核相，由于安装接线错误，可能出现相序（相位）不一致，引起短路事故，影响正常供电；

③若二路电源需要停电倒电时，若不核相，可能由于相序不一致，引起三相设备的非正常运行，如电机的反转。

相位或相序不同的交流电源并列或合环，将产生很大的电流，巨大的电流会造成发电机或电气设备的损坏，因此需要核相。

02、需要核相情形

当两个或两个以上的电源，有下列情况之一时需要核相：

①两个电源互为备用电源或者有并列运行要求时，投入运行前需核相；

②电源系统和设备在维修或改变后，投入运行前需核相；

③已经并列经拆相大修之后，投入运行前需核相；

④设备经过大修有可能改变一次相序时，投入运行前需核相。

一般的，新设备投运（发电机、线路、母线、主变）或可能改变一次相序的检修后,必须进行相位、相序核对；与并列有关的二次回路检修时改动过,也须核对相位、相序。

03、核相方法

对0.4kV系统，一般用万用表进行核相

对10-35kV中性点非接地系统，一般用专用高压定相杆进行核相

对110kV及以上中性点直接接地系统，一般用PT进行核相

1. 一次核相

一次核相一般指用一次核相棒在一次侧分别每次两相(两侧同为源则应A对A、B对B)核对相序，并与二次装置(综保、同期)对比来核对相序。其主要对进线相序进线核相，主要是核两侧线路相别的正确性，常用于低压线路两路电源待合环点的核相。

10kV-35kV长线路或电缆常用“摇绝缘”的方式进行核相。

用一次核相棒核相属于带电作业，对操作的要求较高。

通常在线路全线贯通的情况下，相对地绝缘指示为零者表明与对侧接地相为一个相序，同时也对线路的相间绝缘进行了检验。

2. 二次核相

二次核相为一次系统送电后采用仪表在PT二次侧核对相序，一般二次核相仪能测量三相三绕组PT信号，通过信号灯来指示三组绕组分别的相序，如相序无误应分相正常显示。二次核相又包括同电源核相与异电源核相。实践中常用万用表测量PT二次电压的方法进行核相。

（1）同电源核相：

由线路1主供，母联开关在合位。

①分别核对两段母线PT的二次电压数值和相序正确。

②测量两段母线PT二次电压之间的关系。

（2）异电源核相：

断开母联开关，Ⅰ段母线由线路1作为电源供电，Ⅱ段母线由线路2作为电源供电。

①分别测量两段母线PT的二次电压数值和相序正确。

②测量两段母线两侧PT二次电压之间的关系。

实际过程是通过（直接或间接）测量待并系统同名相电压差值和非同名相电压差值的方法来进行的。即同名相电压差值为零，非同名相电压差值为线电压值。

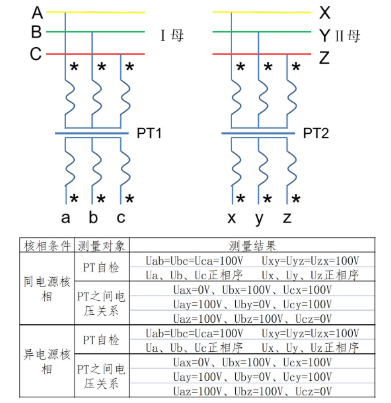

当线路1与Ⅰ段母线一次接线和PT接线、Ⅱ段母线一次接线和PT接线都正确，可以测得所列数据。测试结果表明，2个PT各自二次电压正常，相序正确。它们之间的二次电压关系符合相位对应的关系。可判断一次电压相序正确且相位对应。

04、实战演练

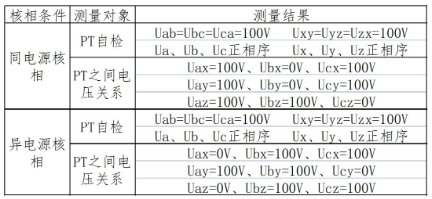

已知操作人员核相时得出以下数据，请分析判断是否核相正确：

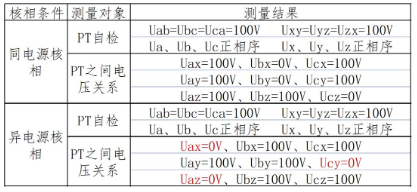

从下图标出的3个数据可以看出a、z点，b、x点，c、 y点测量的电压差为0，一定存在问题。若是未通过一次核相确定相位的接线，将造成由于PT接线问题造成对正确的一次系统相位的误判，若再通过一次核相确定相位正确的接线，这时可以判定为 PT1一次接线的问题。
