DSQN-16系列电磁流量计小知识

DSQN-16系列电磁流量计原理

  DSQN-16电磁流量计是根据法拉第电磁感应定律测量管内导电介质体积流量的感应式仪表。电磁流量计的优点是压损极小，可测流量范围大。最大流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。

结构组成

电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

主要特点

1.测量不受流体密度、粘度、温度、压力和电导率变化的影响；

2.测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性；

3.合理选择传感器衬里和电极材料，即具有良好的耐腐蚀和耐磨损性；

4.转换器采用励磁方式，功耗低、零点稳定、精确度高。流量范围度可达150：1；

5.转换器可与传感器组成一体型或分离型；

6.转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

7.流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示正、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；

8.转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

9.测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

10.测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。

11.由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

12.转换器采用国际最新最先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。

13.双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。

电磁流量计的安装

电磁流量计广泛应用于污水，氟化工，生产用水，自来水行业以及医药，钢铁等等诸多方面。由于原理决定了它只能测导电液体。虽说它在可靠性和稳定性方面都比其它种类的流量计要好许多，但客户在实际使用过程中，还是会发生一些问题，下面我就电磁流量计在选型和安装上详细说一下：

  一、和其它流量计一样，虽然电磁流量计它的测量范围比是30：1，比涡街流量计和差压式流量计都要高，但也是有限制的，许多客户定表时，常常把它和水表相比较，以为可以测量很低的流速，一般情况下，它只能测0.1m/s.低于此流速电磁流量计就很难正确测量。所以定货初期对流量范围比要搞清楚。定货时不能按原先管道口径来定货，最好按你实际流量来定仪表口径。

  二、和其它流量计一样，电磁流量计对安装前后直管道也有要求，只不过比其它类流量计要求更低，但最关键一点要满足：就是满管，再满管。不满管的情况下容易引起流量计乱跳：

  三、和其它流量计一样，电磁流量计也有防护等级，一般一体式的防护等级为IP65，分体式的为IP68(针对传感器而言)，如果客户对仪表安装环境有要求，安装地点在地下阴井或其它一些潮湿的地方，建议客户选用分体式的。以免选错对仪表造成损害。

  四、电磁流量计可以测腐蚀性液体，但定货初期客户要正确提供其它测量介质属性，以免选型时对电极选型上的错误，导致传感器在后期使用过程中报废，给客户带来不便和经济上的损失。

  五、电磁流量计虽说可靠性比较好，一般情况下不会损坏，但由于其原理决定，传感器电极表面一直和液体接触，时间久了，电极表面比较容易受污染。所以电磁流量计一般情况下，客户有条件拆的情况下，建议一年到一年半之间拆出来清洗一次电极以保证流量计整机的测量精度。任何仪器仪表都是需要“保养”的，电磁流量计也不例外。

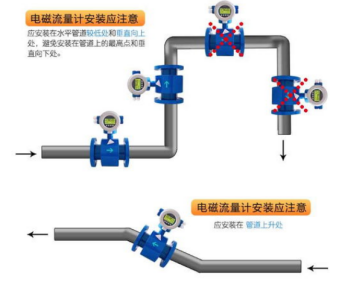

  六、在主管线是垂直管线时，一般情况下，要求水流是自下而上，尽量不要自上而下。后者容易引起流量波动比较大。安装除了满管以外，这点也是很重要的，其次就是前后直管道的距离了。

选择便于维修，活动方便的地方。流量计应安装在水泵后端，决不能在抽吸侧安装；易游在线注册,易游（中国）门应安装在流量下游侧。
