烧碱蒸发器WAX-C320法兰差压变送器液位测量的改进

烧碱蒸发器WAX-C320法兰差压变送器液位测量的改进

故障现象及分析：烧碱蒸发器的液位测量仪表通常设计中采用法兰差压变送器，法兰安装在蒸发器设备上，其隔离膜片直接接触蒸发器内被测介质——电解液，感测液位所产生的压力，从而形成差压。然而，蒸发器内的被测介质在循环加热浓缩过程中，伴随着NaCl在器内壁滞留层结晶，厚实的NaCl结晶层隔断了膜片与被测介质的直接接触，感受不到液相压力，破坏了差压变送器的测量条件．导致仪表不能正常工作。

故障处理：因无其他更适宜的测量仪表替代，只好在改善差压测量条件上想方法。原理就是破坏NaCl结晶。设计及改进的测量方法常见的有以下几种。

(1) 对内装式，直接存蒸发器内加一热水管喷枪，对法兰差压变送器的隔离膜片进行冲洗。热水源从一效、二效冷凝水的热水泵出口（P=0.5MPa，T≈800℃）引供。这种方法的缺点是热水用量大，增加了蒸发器负荷，效果也不理想。

(2) 对外装式，在蒸发器外法兰差压变送器（平焊法兰式）的法兰接管段接热水管定时冲洗。这种方法简单易行，但需频繁冲洗，一般2～3h冲洗一次。

(3) 在蒸发器外连通一外测量筒，法兰差压变送器安装在外测量筒壁上（最好采用插入式法兰差压变送器），冲洗的热水管也安装在外测量筒上（见图3-21）。这种方法改善了差压变送器的测量条件，效果很好，一般1大冲洗1次即能保证测量仪表的正常工作。

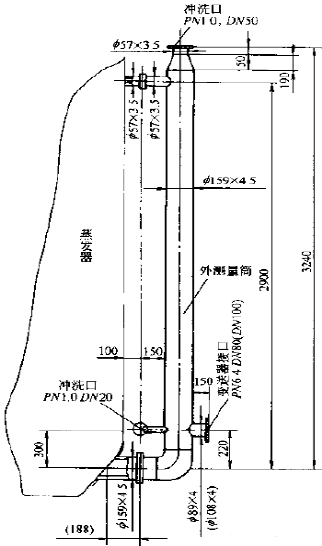

图3-21  外测量筒在蒸发器设备上的安装图
