继电保护也会犯浅显错误

继电保护专业，我一直认为是电力系统各专业中技术性 最强的专业之一。特别是专业性格，非常的严谨细致。

但，依然会出一些浅显的错误。

最近就听闻一次，在电流接线端子做安全措施时，短接线脱落，造成电流回路一相开路，形成的继电保护误动事件。

浅显的错误

这次事件中，涉及到了二分之三接线，运行断路器和检修断路器电流回路隔离的安全措施。

这是一个常规操作。

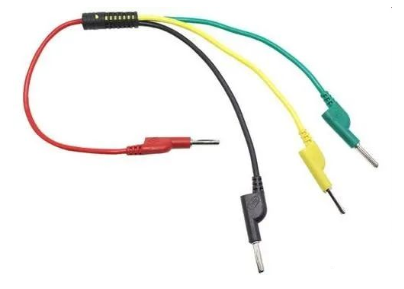

但问题出在，工作人员短接运行电流回路，采用了插接的接线方式。在工作中，插头脱落，造成了电流互感器开路。

而作为一个继电保护专业人员应该具备的基本知识，“短接电流互感器二次回路时一定要用短路片或短路线，严禁用导线缠绕”。

什么意思？

就是一定要保证短路线安装可靠，不能脱落。

继电保护为什么会动作

这次动作的继电保护是零序过流保护。

当短接线脱落，电流互感器 二次回路开路时。

相应电流不能流入继电保护装置，三相电流向量和不为零，形成零序电流，因此继电保护装置启动，并在达到零序三段动作时间后，动作。

作为非专业人士，我突然想。这种电流二次回路开路，对继电保护装置而言，并未感知到电流增大，并不对应于电力系统故障电流变大的典型特征，是不是继电保护不应该动作？

朋友说，不对。

如果系统发生了断线故障，同样是一相电流消失，产生零序电流，继电保护装置当然要动作。

当然两者还是有区别的，真的是系统发生了故障，产生了零序电流，一定会有零序电压伴随，因此出现了零序电压闭锁零序电流保护的功能。

CT断线继电保护是否要动作

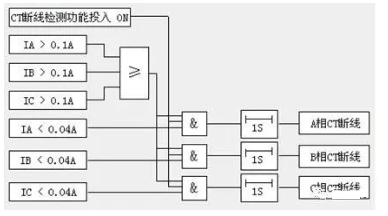

对于这次事故中出现的情况，继电保护装置当然能够判断出电流互感器发生了二次断线。

这时候继电保护装置还要不要动作。

有一种说法是，电流互感器二次回路断线，并不是电力系统故障，因此继电保护装置不应该动作，也因此CT断线判别是几乎所有继电保护的基本配置。

当然还有一种说法是，电流互感器二次回路断线，如果长时间持续，对一次设备将带来危害，甚至引发事故，因此继电保护装置应该动作。我觉得应用层面上，可能因不同的继电保护装置而不同吧。

比如，母线差动保护，一旦动作影响范围非常大，因此CT断线会闭锁差动保护动作。

但如本次事故中的零序电流保护，往往只是单间隔设备的后备保护，即使动作影响不大，因此CT断线可以不闭锁保护动作。
