#2机组AST电磁易游在线注册,易游（中国）试验油压波动分析原因

#2机组AST电磁易游在线注册,易游（中国）通道试验油压波动处理方案

一、AST试验油压波动现象

1、进行#2机组AST电磁易游在线注册,易游（中国）通道试验，在试验过程中就地发现压力表油压连续波动。

二、AST电磁易游在线注册,易游（中国）工作原理

1、我厂AST电磁易游在线注册,易游（中国）共有四只，它们受汽机停机信号的控制。正常运行时，电磁易游在线注册,易游（中国）带电关闭，即堵住危急遮断母管上的AST油泄油通道，从而建立起危急遮断油压(AST)。当电磁易游在线注册,易游（中国）失电打开，危急遮断母管泄油，危急遮断油失压，导致所有蒸汽易游在线注册,易游（中国）门关闭而使汽机停机。四只AST电磁易游在线注册,易游（中国）(AST)是按串并联布置，只有当1、3和2、4两组中至少各有一只电磁易游在线注册,易游（中国）动作，AST油压才会泄掉而停机。

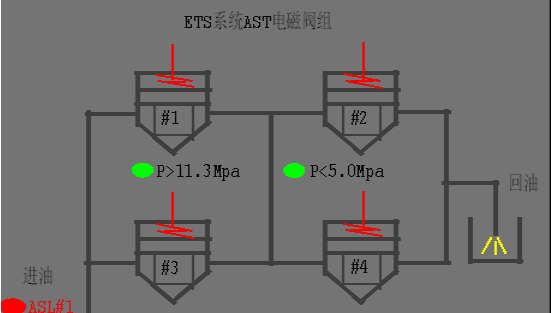

2、AST电磁易游在线注册,易游（中国）在线试验，在ASP管路上装有两组压力开关及一个就地显示压力表，用来监视ASP压力，系统正常运行时ASP油压约为8.6Mpa，其在线试验时，ASP油压必须正常，且只能单个对AST电磁易游在线注册,易游（中国）断电，切不可同时进行。当电磁易游在线注册,易游（中国）1或电磁易游在线注册,易游（中国）3动作或泄漏时，ASP压力应升高至11.3Mpa以上，第一组压力开关ASP1动作后发出信号；当电磁易游在线注册,易游（中国）2或电磁易游在线注册,易游（中国）4动作或泄漏时，ASP压力应下降至5.0MPa以下，第二组压力开关ASP2动作后发出信号。因此#1机组AST电磁易游在线注册,易游（中国）在线试验时油压波动不会造成机组。（AST电磁易游在线注册,易游（中国）在线试验图）

三、AST电磁易游在线注册,易游（中国）在线试验油压波动原因分析

1、#1机AST电磁易游在线注册,易游（中国）在测试中存在油压波动，主要原因是试验按钮KEYBQARD发出时间指令为2.5秒时间过长，AST电磁易游在线注册,易游（中国）失电导致ASP油压下降压力开关动作，开关动作后复位RS触发器指令，电磁易游在线注册,易游（中国）再次带电，从而电磁易游在线注册,易游（中国）重复带电、失电，导致压力波动，待时间周期到达后，电磁易游在线注册,易游（中国）指令消失，电磁易游在线注册,易游（中国）带电试验结束。

四、AST电磁易游在线注册,易游（中国）在线试验处理方案

1、针对#2机组AST电磁易游在线注册,易游（中国）油压波动问题，现将逻辑进行优化，第一将ASP油压开关加2秒脉冲，避免油压动作后立即复位RS触发器指令，第二将试验按钮KEYBQARD时间修改为1S，保证KEYBQARD不会长时间发指令。

附件：AST电磁易游在线注册,易游（中国）通道试验逻辑：
