红外成像仪测温在电力变压器中的应用

HCTM-5系列红外成像仪测温在电力变压器中的应用

在变压器套管上的应用

电流型致热在变压器套管发热中最为常见，一般是电流回路存在接触不良的问题。下面两个图例，是典型的电流型致热。

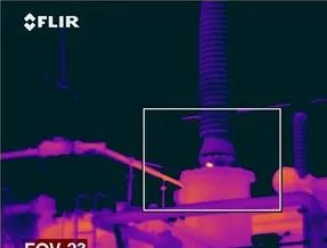

上图为变压器套管接线线夹发热

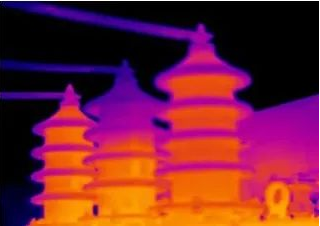

上图为套管内导体连接不良形成的发热。

电压型致热在变压器套管中主要原因为介损超标，下图是一个典型的图例。

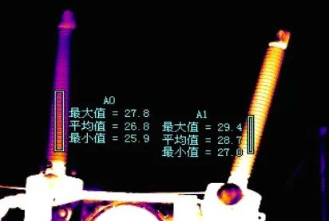

上图为套管介损超标发热的情况。

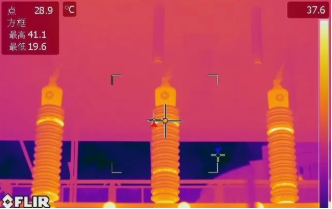

上图为套管外绝缘污秽产生的发热情况。

上图为变压器套管末屏发热的情况。变压器套管末屏在安装时如果没有安装到位，会在运行中放电、发热，如果长时间不处理可能会造成事故。但运行中的变压器不方便进行实际设备的检查，而红外测温可以有效进行识别。

在油回路上的应用

变压器油是变压器的绝缘材料，也是变压器的散热媒介。因此变压器油温度的异常，可以提示很多变压器存在的问题。

上图显示变压器套管缺油。

上图显示隔膜型的变压器储油柜中，隔膜脱落的情况。

上图中B相变压器油温明显高于其他两相，标志着变压器存在异常发热或散热系统缺陷。

上图中单片散热片温度明显低于其他设备，检查后发现油路易游在线注册,易游（中国）门没有打开。

上图显示变压器冷却器背面的温度明显低于变压器本体，现场检查发现冷却器被杂物堵塞，通风不畅、冷却效果下降。

上图显示储油柜易游在线注册,易游（中国）门没有打开，因此易游在线注册,易游（中国）门两侧油温有明显的差别。

红外测温的其他应用

红外测温在变压器运维中还有其他的应用，比如下图所示为红外测温发现变压器器身固定螺栓发热。这种现象一般为变压器漏磁引起。
