如何将PNP 和 NPN 传感器连接到 PLC？

如何记住 PNP 和 NPN（哪个是哪个）？

    在探讨接线之前，让我们先谈谈什么是 PNP 和 NPN 以及记住这两者的一些方法。您可以将“N”视为“负极”，将“P”视为“正极”。中间字母是连接到公共端子的字母。对于 PNP 传感器，负极连接到公共端。对于 NPN 传感器，正极连接到公共端。

源型还是漏型？

PNP 也称为“源型”。PNP 器件切换电路的正极。

PNP 设备在激活时为输入卡“供电”或提供 +24 V。

NPN 器件被称为“漏型”，可以切换负极。NPN 设备在激活时会“吸收”输入卡或向输入卡提供 -24 V。

此外，单独的 Sourcing 和 Sinking 术语不足以描述配置，因为 SINKING 提供了接地路径，而 SOURCING 提供了 V+ 路径。标准约定有 NPN = SINKING 和 PNP = SOURCING。

如何选择 PNP 或 NPN 传感器？

PNP 与 NPN 传感器由系统中使用的电路类型决定。在大多数 PLC 中，可以将卡配置为 PNP 或 NPN。另一件需要注意的是，NPN 和 PNP 传感器不应该在 PLC 输入卡上混用。

此外，如果您有特定类型的 PLC 输入卡，即 NPN 或 PNP，请务必确保选择匹配的传感器。例如，您可以将 NPN 传感器与 NPN 输入卡或“源型”输入卡一起使用。但是，您不能将 PNP 传感器与 NPN 输入卡一起使用。

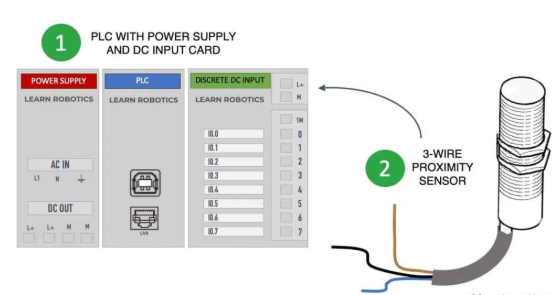

将工业传感器连接到 PLC 的步骤现在让我们看一下在我们的PLC上使用3 线接近传感器和离散直流输入卡的案例。

1. 首先，选择与您的 PLC 输入卡（离散直流输入）匹配且具有相同电路接线类型（PNP 或 NPN）的传感器。在本例中，我们将3 线接近传感器连接到离散直流输入卡，并介绍 PNP 和 NPN 接线类型。

2. 接下来，检查传感器的数据表。线 3 通常连接到负载（或 PLC 输入卡上的端子输入）。

3. 然后，按照以下 PNP 或 NPN 的两个接线指南之一。

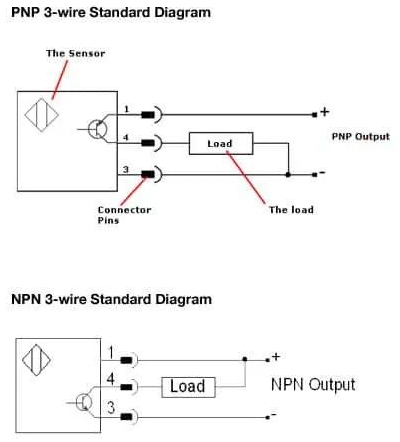

如何将 PNP（源型）传感器连接到 PLC 输入卡要连接我们的 PNP 接近传感器，您可以使用这种方法。接线前应检查传感器的数据表，因为电线颜色和配置可能不同。

首先，将棕色线或 1 号线连接到 +24 V。然后将 2 号线（蓝色线）连接到电源的公共端子。最后，将黑线或 Wire 3 连接到 PLC 输入卡上的负载或引脚。

如何将 NPN 传感器连接到 PLC 输入卡NPN 传感器的接线相同，除了您将 +24 V 连接到公共端。

测试和编程您的 PLC

连接好电源、PLC、输入卡和传感器后，下一步就是验证它是否正常工作。大多数现代 PLC 的输入和输出引脚都有指示灯。触发接近传感器并验证指示灯是否亮起。
