DSRT-8系列涡街流量计无显示故障维修处理分享

涡街流量计无显示故障维修处理分享

一、故障类别

23FT-0201无显示

二、仪表类型

DSRT-8系列一体式涡街流量计

三、厂家型号

DSRT-8系列

四、使用工况

该流量计为F-2301入口变换酸性气流量，介质酸性气，温度100℃，压力0.15MP.

五、故障现象描述

根据现场工艺人员描述主控无流量显示，现场表也无流量显示。

六、涡街流量计的原理

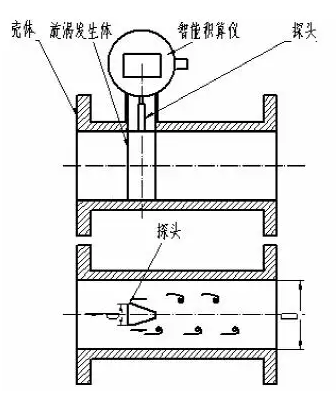

DSRT-8系列涡街流量计是在流体中安放一根非流线型游涡发生体，流体在发生体两侧交替地分离释放出两串规则地交错排列的游涡的仪表。当通流截面一定时，流速与导容积流量成正比。因此，测量振荡频率即可测得流量，DSRT-8系列涡街流量计按频率检出方式可分为：应力式、应变式、电容式、热敏式、振动体式、光电式及超声式等

七、处理前安全措施

1、办理检修作业票

2、劳保用品穿戴整齐

3、联系工艺安全交出该易游在线注册,易游（中国）门

4、准备作业时会用到的工器具

5、两人作业且现场工艺人员进行监护

6、待易游在线注册,易游（中国）门具备检修条件时方可进行检修作业

八、故障原因及判断思路从描述的故障现象来看，可得出以下分析思路：

1、检查供电电源1、2号端子；

2、电子模块损坏；

3、显示模块插头插在放大板上是否正确；

4、传感器线圈有无腐蚀、损坏；

5、旋涡发生体有污垢有杂质

九、故障有效处理

1、跟工艺了解管道介质流量高于涡街流量计的测量范围下限值；

2、现场检查流量计电源接线；

经检测电源接线，显示模块插头在放大板上正确，推断出是旋涡发生体有问题。

3、将涡街流量计拆解

拆解之后很明显的能够看出，旋涡发生体上有明显污垢附着在上面，清洗变送器和旋涡发生体上的污垢后，重新回装流量计。

4、在进行旋涡发生体安装时一定要注意旋涡发生体梯形柱的方向，回装好后，通知工艺观察流量计是否有数值，和现场表对比，流量计显示正常。

  十、故障防范措施

1、要做好防雨措施，避免雨水进入流量计出现异常。

2、检查仪表供电是否正常；

3、检查仪表体连接件是否损坏和腐蚀；

4、检查仪表与工艺管道连接处有无泄漏；

5、检查仪表电器接线盒及电子元件盒密封是否良好；

6、定期检查流量计情况。

十一、总结

  在处理故障时，一定要办理好相关的作业票，检修时，要熟悉工况，穿戴好劳保用品，不得带电拆卸仪表或零部件，不得使用不适宜的工具，以防损坏仪表或零部件，不规范、不合格的零部件不准使用。
