一、前言

机组冲转并网前，需进行汽轮机主汽门、调门静态活动试验，以检测易游在线注册,易游（中国）门动作是否正常，便于故障发现与处理，避免影响机组后续操作进行。

此说明仅适应于上海汽轮机厂 1000MW 二次再热机组DEH系统及配套国电南自maxDNA系统。

二、原理

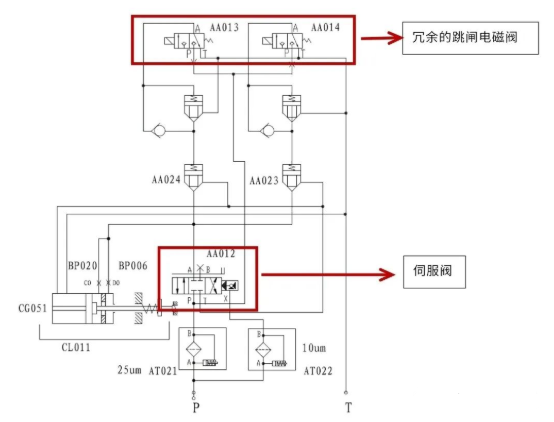

主汽调门油动机原理图如下：跳闸电磁易游在线注册,易游（中国）正常状态下常带电，任一跳闸电磁易游在线注册,易游（中国）失电则油路导通（至T）易游在线注册,易游（中国）门跳闸。

从供油系统来的压力油经过过滤器后分为两路，一路到快关电磁易游在线注册,易游（中国），一路到电液伺服易游在线注册,易游（中国）。

主汽门油动机原理图如下：跳闸电磁易游在线注册,易游（中国）正常状态下常带电，任一跳闸电磁易游在线注册,易游（中国）失电则油路导通（至T）易游在线注册,易游（中国）门跳闸。控制电磁易游在线注册,易游（中国）正常状态下失电，电磁易游在线注册,易游（中国）带电后易游在线注册,易游（中国）门关闭。

三、试验过程（需在汽机遮断情况下进行）

1.主汽门静态试验过程

1.1 点击画面主汽门跳闸电磁易游在线注册,易游（中国）1进入逻辑强制任意一个指令DTAG为“1”（注：两个指令DTAG冗余设计，强制哪个均可）。

1.2点击画面主汽门跳闸电磁易游在线注册,易游（中国）2进入逻辑强制任意一个指令DTAG“1”（注：两个指令DTAG冗余设计，强制哪个均可）。

1.3点击画面主汽门控制电磁易游在线注册,易游（中国）进入逻辑强制指令DATG为“0”则易游在线注册,易游（中国）门打开，强制为“1”则易游在线注册,易游（中国）门关闭。

1.4若需进行快关试验，则跳闸电磁易游在线注册,易游（中国）1、2带电，控制电磁易游在线注册,易游（中国）失电后，通过操作任一跳闸电磁易游在线注册,易游（中国）失电后快关易游在线注册,易游（中国）门。如若不进行快关，则操作控制电磁易游在线注册,易游（中国）带电（即指令强制为“1”）让易游在线注册,易游（中国）门缓慢关闭。

1.5主汽门静态试验后所有强制措施及时恢复。

2.调门静态试验过程

2.1点击画面主汽调门跳闸电磁易游在线注册,易游（中国）1进入逻辑强制无跨站点的指令DTAG为“1”（注：带跨站点的指令有联锁，在停机状态下，给调门指令后易游在线注册,易游（中国）门会反复开关）。

2.2点击画面主汽调门跳闸电磁易游在线注册,易游（中国）2进入逻辑强制无跨站点的指令DTAG为“1”（注：带跨站点的指令有联锁，在停机状态下，给调门指令后易游在线注册,易游（中国）门会反复开关）。

2.3两个跳闸电磁易游在线注册,易游（中国）均带电后，点击“汽轮机易游在线注册,易游（中国）门卡监控”画面，强制对应易游在线注册,易游（中国）门的ATAG，进行线性操作（0.25.50.75.100上下行程），CMD依次为超高压、高压、中压缸调门指令。

2.4调门静态试验后所有强制措施及时恢复。
