煤矿井口风机齿轮损伤如何诊断？

煤矿井口风机齿轮损伤如何诊断？

系统报警，发现压缩机各测点加速度采样值同步上升。怎么回事呢？

诊断结论

压缩机近期冲击显著，推测与压缩机输入轴齿面损伤有关，齿面存在显著剥落或断齿，近期劣化显著。

检修建议

1、不建议继续运行，需立刻核实现场设备情况，设备当前存在突发失效的风险。

2、巡检需关注压缩机输入轴齿轮啮合异响，若异响显著，建议择机检查齿轮齿面损伤。

设备信息

机组类型：电机+螺杆压缩机

电机转速：稳态设备，电机额定转速1500rpm

传感器类型：KWZK-SD80无线三轴加速度传感器

电机及压缩机测点位置如下：

电机测点及压缩机位置图

故障分析

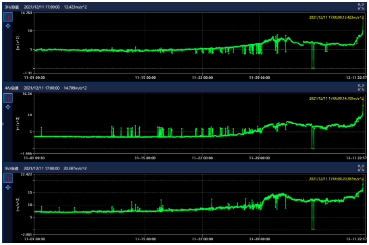

压缩机测点加速度幅值存在持续缓慢上升，当前上升趋势稍显著。

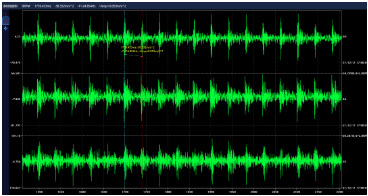

加速度时域波形冲击显著，冲击间隔近似输入轴转频。

压缩机齿轮啮合带有丰富输入轴转频边带。

检修过程

2021.12.11 18:02

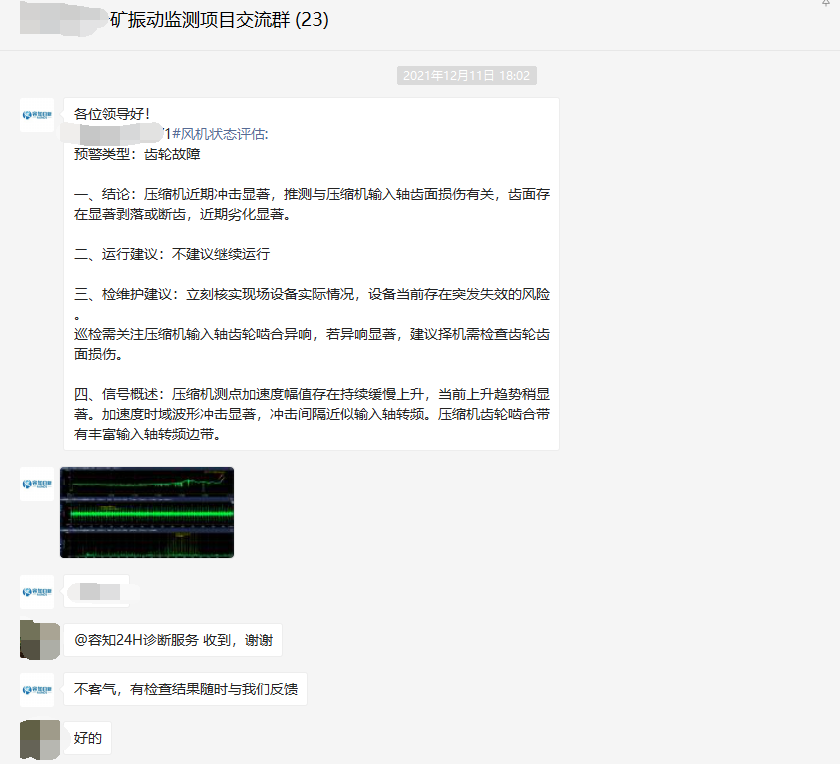

容知日新诊断工程师推送诊断结论至现场微信群，告知压缩机近期冲击显著，推测与压缩机输入轴齿面损伤有关，齿面存在显著剥落或断齿，近期劣化显著。并电话同步与现场人员进行沟通。

2021.12.11 20:45

工程师再次与现场沟通运行风险性，现场通过检查异常显著，遂于21:00左右停机。

2021.12.12

现场检修更换压缩机，压缩机拆检发现输入轴齿面存在显著断齿和剥落现象，诊断结论与现场检修情况一致。

现场验证

压缩机输入轴齿面断齿，多个齿面出现损伤。
