NF20-KG系列COD 化学需氧量分析仪检修规程知识分享
NF20-KG系列COD 化学需氧量分析仪
一、仪表概况
1、仪表名称：NF20-KG系列COD 在线分析
2、仪表型号：NF20-KG系列
3、仪表位号：431AI-001
4、制造厂家：易游在线注册,易游（中国）
5、电源：220VAC，50～60Hz。
化学需氧量 COD（Chemical Oxygen Demand），是在一定的条件下，采用一 定的强氧化剂处理水样时，所消耗的氧化剂量。它是表示水中还原性物质多少 的一个指标。化学需氧量（COD）是指在一定严格的条件下，水中的还原性物 质在外加的强氧化剂的作用下，被氧化分解时所消耗氧化剂的数量，以氧的 mg/L 表示。化学需氧量反映了水中受还原性物质污染的程度，这些物质包括有机物、 亚硝酸盐、亚铁盐、硫化物等，但一般水及废水中无机还原性物质的数量相对 不大，而被有机物污染是很普遍的，因此，COD 可作为有机物质相对含量的一项综合性指标。本厂污水处理装置进行该值检测。
二、KWZK易游在线注册,易游（中国）COD&测量系统
一套完整的 COD&TP 测量系统至少由二个部分组成
基于分光光度法测量的主机 NF20-KG

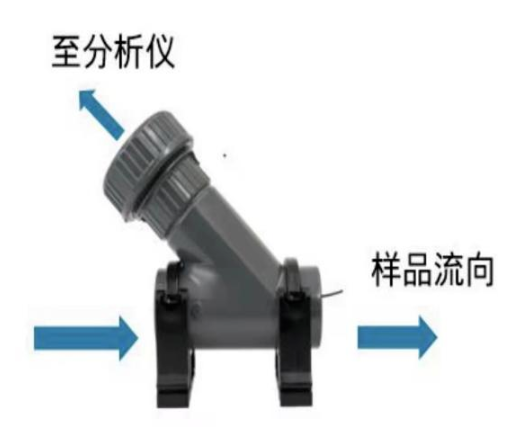

给 NF20-KG主机提供水样的 Y 型预处理
三、检测原理
两种类型的 COD 分析进行检测；
一种是 HACH 公司的 CODmax 重鉻酸钾 法分析方法，
一种是 HACH 公司的 UVASsc 紫外光吸收度分析法。
1．CODmax 重鉻酸钾分析方法：水样、重铬酸钾消解溶液、硫酸银溶液（硫 酸银作为催化剂加入可以更有效地氧化直链脂肪化合物）、以及浓硫酸的混合液 加热到 175℃，重铬酸甲离子起氧化作用时会改变颜色，分析仪检测这个颜色改 变。消耗的重铬酸离子量相应于可氧化的有机物量。还原性的无机物，例如亚 硝酸盐、硫化物和亚铁离子，会提高测量结果，它们的耗氧量会加到 COD 值中。氯离子的干扰可以通过加入硫酸汞消除，因为氯离子能与汞离子形成非常稳定 的氯化汞。分析仪能够自动检测出消解完毕的时间。
2．紫外光吸收度分析方法：
各种有机物对波长 254nm 的紫外线（UV）大多有吸收，所以用 254nm 紫 外线的吸收程度来表示水中有机物污染物的含量，称为紫外线吸光度。根据紫 外光吸收程度转换成 COD 的示值。再通过 550nm 双光束波长系统，实现浊度补 偿。保证测量值不受影响
3．分光光度计
分光光度计采用一个可以产生多个波长的光源，通过系列分光装置，从而 产生特定波长的光源，光线透过测试的样品后，部分光线被吸收，计算样品的 吸光值，从而转化成样品的浓度。样品的吸光值与样品的浓度成正比。
4.检测过程

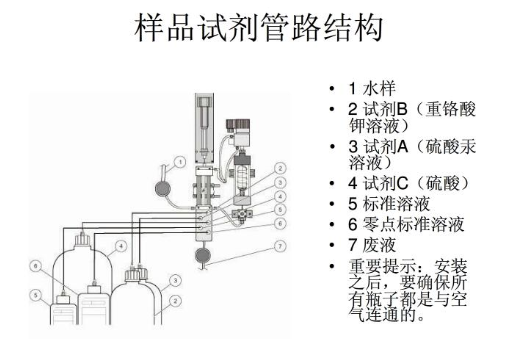

首先在设备内加入五种标准试剂，包括重铬酸钾、硫酸银、浓硫酸、标准 溶液、标准零点溶液。之后，采样系统从监护水池中吸入水样等待，首先打开 进水电磁易游在线注册,易游（中国），由微控电机带动活塞泵将水样吸入到测量管中，测量壁上有两个 红外线定位器，当水样到达刻度时，红外线定位器检测量液体关闭进样电磁易游在线注册,易游（中国）， 随后打开入口电磁易游在线注册,易游（中国），活塞泵将水样压入到消解管中；同样方法打开相对应溶液电磁易游在线注册,易游（中国），活塞泵分别吸入重铬酸钾、硫酸银、浓硫酸，全部注入到消解管中 加热到 175 摄氏度，待一定时间的消解、冷却过程完成后，设备通过安装在消 解管壁上的光度计测量并进行比色换算得出 COD 值，同时将信号转换成 4— 20Ma 模拟量标准信号远传到监控中心可编程控制器 PLC 上，然后打开入口易游在线注册,易游（中国） 将废液吸入到测量管中，打开排液电磁易游在线注册,易游（中国）经测量管将废液排掉
四、参数设置
电流输出类型设置。进入仪表参数设置菜单，选择 4—20mA 设置。消解时间设置。进入仪表参数设置菜单，选择消解时间调整为需要值后确 认。采样时间设置。进入仪表参数设置菜单，选择采样时间设置调整 需要时间值后确认
五、NF20-KG 常见问题处理
NF20-KG 出现问题，会出现相应的报警码，屏幕发红。注：NF20-KG 报警码在“菜单/设置/常规设置/ 扩展设置/诊断设定/诊断行为”，如果 NF20-KG 接数字传感器，数字 传感器的报警码在“菜单/设置/输入/CH；
1：1XX/扩展设置/诊断设定/”。每个报警代码都有详细的信息，查看提示信 息检查相应的部位，进行相应的处理 解决。也可以先将报警关闭（红色屏幕较刺眼）。报警分为如下几种：F=失败，错误信息；M=维护，采取措施；C=检测中；S=设备状态不确定，无法识别的错误。在有 F 报警信息时，此时电流输出为 21.5mA，如果不需要这个报警电流输 出时，可以将报警电流输出关闭， 或者将状态信号 F 改为 M 或其它。下面列举常见报警代码处理方法。
1） M715 标定，在执行标定并成功后即可消除。
2） F732，注射器使用时间到，检查“菜单/设置/分析仪基本设置/扩展设置 /诊断设定/注射器限制“中警告限 和告警限的剩余运行时间，重新进行设置，可消除报警（在“菜单/操作/ 维护/注射器更换”选择相对应的 注射器，然后运行重置运行时间计数器）。
3） F727，反应试剂使用监测打开时当反应试剂使用完毕会出现此报警。添加反应试剂和手动重置试剂容量， 手动重置试剂容量在“菜单/操作/维护/试剂瓶更换/试剂瓶插入”选择相应 的试剂瓶，再选择重置填充液体。
4） F731，泄漏检测。仪表内部有漏液现象。检查仪表内部，清干液体。
5） F262，模块连接，FXAB1 控制模块（后面大主板），故障可能是 FXAB1 与 CM44 连接网线故障，FXAB1 控 制模块故障，CM44 连接板故障，CM44 与显示屏连接故障，485 模块故障；需要逐一排查。
6） F361 冷却/加热，冷却模块故障报警，可检查通风口是否堵塞，清理通 风口并关机散热后重启可消除报警。同时检查风扇是否运转正常。如报警依然存在，则需更换冷却模块。
7） 关于试剂瓶插入说明，当使用手动模式时，试剂插入情况下可以完成 手动测量，要手动标定的话，还需要插入标定液，要手动清洗的话，还需要插 入清洗液。当使用自动模式时，必须所有的试剂瓶（试剂， 清洗液，标定液） 全部插入，否则无法实现自动模式，会出现下面报警。平时调试第一次就把所 有瓶子全部插入，以避免由此带来的问题。
8） 关于冷却装置结冰情况 在有的现场冷却装置由结冰的现象，并且还报 F361 错误，一般手动清理冰 渣后即可消除报警和结冰现象， PC 给的回复是有可能是试剂托盘没摆放好。如果上述工作都没问题，那就 可能需要更换冷却装置。
9） F364 超时错误，引起 F364 错误的原因很多，可以按照下面的检查一步 步排查，问题多出在注射器电机。
A：菜单中操作注射器推拉，看是否顺畅以及注射器电机有无异常响声。
B：检查注射器本身是否润滑，手动推拉注射器有无阻力，有阻力的话及时 加润滑剂
C：检查注射器后面电机的与主板接线有无松动
D ：注射器后面电机重新拆装下
E：检查注射器后面电机的润滑油是否风干，及时添加润滑油。严格意义上 是不应该涂抹润滑油的。
10）F365 错误光度计连接错误 可能原因光源或者光源接收端或者与光源和接收端连接的光源小板，目前该问题多出现在光源小板上。
11）F372 定量错误 问题多在抽取相应的液体抽不上，检查液体液位；检查软管及接头；检查 注射器。
12）F377 废液桶已满 清空废液桶，并重置废液桶体积“菜单/操作/维护/废液桶/重置填充液体”
13）F368 反应器温度低 检查加热丝电阻是否在正常范围内（8 欧左右），检查温度传感器是否正常， 检查保险丝是否正常，检查反应 器有无污染，把软件版本升级到 1.6.6 版本及 以上。对于偶发的现象，目前先将仪表版本升级到 1.6.6 版本及以上。
六、零点量程标定
可直接进行标定因子标定，进入“菜单/操作/手动操作/确定标定因 子“。在进行低浓度总磷测量时，建议进行零点标定，最少标定两次，保证零点准确。进行零点标定时，需要将 标液 S1 替换为去离子水或零点标液，在该菜单中执 行确定零点操作。
七、日常检查维护
1、每天检查抽吸泵运行状况、样水流量是否正常、COD 测量值是否正常等。
2、每周对仪表进行一次标定，最长不超过两周。
3、定期检查 COD 的历史记录。
4、定期处理 COD 废液
