一、故障类别：机组振动探头故障

二、仪表类型：电涡流探头

三、厂家型号：派利斯、本特利

四、使用工况介绍：

该探头用于测量空分膨胀机组轴端振动。如果机组运行期间振动跳变超过联锁值，会导致膨胀机组跳车，整个空分装置停车。

五、故障现象描述：

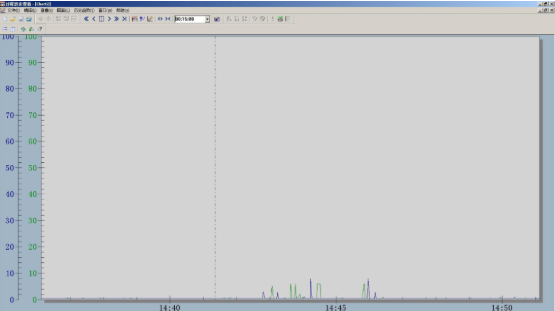

开车期间，空分进口膨胀机组轴振动010VYT1409高高联锁停车；后查看历史趋势发现膨胀机组轴端振动010VXT1409、010VYT1409都出现无规律跳变，导致机组停车，分析现场环境，天气良好无雷雨现象；现场无焊接、设备启停作业；当时现场无巡检人，排除对讲机干扰可能。

六、处理前安全措施:

膨胀机组是空分装置核心设备，所以在检查机组振动探头时，一定要做好联锁旁路确认工作，防止误跳车；再检查探头时，佩戴安全防护用品，防止机械伤害。

七、故障原因分析及判断思路:

1．机组机械问题，导致跳变，设备人员判断后排除。

2．检查探头安装是否松动，无松动现场。

3．检查回路接地，接地正常，在控制室侧单独接地，符合要求。

4．检查探头是否损坏，更换本特利探头、延伸线、前置器变送器，波动仍未消除。

5．检查前置器至DCS控制柜线，有大电流回路干扰，重现放线至控制室，回路波动现象未消除。

6．检查AI模块通道是否存在故障，更换通道后未效果。

八、故障有效处理办法：

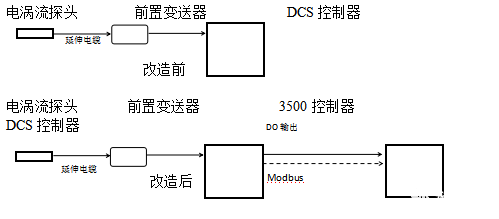

前置器变送器更换为本特利前置，电涡流信号进入本特利3500控制柜，在3500控制器中做联锁判断，振动联锁后，通过DO继电器输出信号至DCS中参与膨胀机联锁停车；振动值显示，通过Modbus通讯至DCS控制系统，方便工艺键盘。

艺监盘。

前置变送器

前置器

九、故障防范措施及改进：

通过对膨胀机组振动探头更换，排除了干扰；在机组振动位移等电涡流探头选择上，除了考虑方便使用，同时也要考虑工作环境、稳定性、抗干扰能力；对机组轴振动、位移重要测点应做冗余配置、同时逻辑编程为二取二停车形式，增强机组可操作性和安全性，同时也能避免干扰引起误动作。

十、相关知识拓展：

电涡流探头工作原理：前置器发出高频振荡的电流信号经过延伸电缆流入电涡流探头前段的线圈，产生高速变化的磁场，当金属物体靠近时，在金属表面感应出电涡流，该电涡流会产生一个与探头磁场相反反向的磁场，通过两个磁场间的相互作用，导致探头磁场变化，从而测量振动位移的大小。

十一：故障处理经验谈：（故障处理走的弯路）

通过更换派利斯前置变送器为本特利前置器后，虽然干扰情况得到了抑制，但是干扰原因尚未找到，仍需要进一步分析；在仪表可能出现故障查找过后，更换信号处理方式、仪表品牌可能也是一种方法。
