一、工作原理
该设备用于测量水中精细悬浮物质（胶体颗粒），并显示FI（污垢指数）。它还监测了过滤器和反渗透设备等水处理设备的性能。样水通过过滤膜（滤纸）一段固定时间（5或15分钟)，在固定时间（5或15分钟)前后，过滤膜（滤纸）收集胶体颗粒。通过精确的流量计测量进水前后流速的衰减情况来计算SDI值。
根据以下公式计算FI（=SDI）值
FI（=SDI）=A×（（1-（v‘2/v’1））/ T ）×100 ＋ B
A、B : 仪表常数（通常为A=1.000，B=0.00）。
T：测量时间（5或15分钟）。
V1：测量开始时流量计的测量值。
V2：测量结束时流量计的测量值。
V3：带有偏置泵的偏置流量（固定式），用于FI值操作的V‘1和V’2是减去偏置通量（V3）的值。
即：V’1=V1-V3， V’2=V2-V3

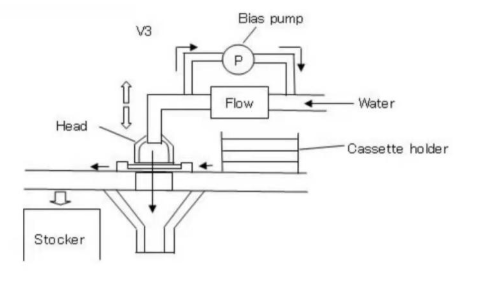

二、结构及组成
主要部件包括控制器、测量部分、打印机、过滤器盒式卡带保持架、过滤盒式存储机、调节加压罐、电磁易游在线注册,易游（中国）、泵机等。
三、测量过程
1、已准备就绪（接通电源可执行下一步操作）
(1) 显示主屏幕，打印机打印日期时间。
(2) 就绪灯亮并启动重置所有动作，以便将各机构部件变为初始状态。
(3) 排水灯闪烁，对加压罐进行排水操作，大约需要2分钟。
(4) 当各机构部件返回到初始状态，并且主屏幕的备用指示灯亮起时，即完成复位。
2、冲洗方式（测量前对新样水进行冲洗）
(1) 冲洗灯亮。
(2) 在没有滤纸盒的状态下，测量部件的头部下降，形成样水循环。
(3) 由于样水在管道内部流动 ，而浮子开关也被视为打开状态，因此储罐的内部也将处于溢流状态。
同时，浮子传感器不执行液位控制。
(4) 在设置时间的冲洗完成后，测量部分的头部上升，输送机械手臂输送一个过滤纸盒到测量部分的过滤台上。
3、测量方法
(1) 测量灯亮
(2) 测量部分的头部再次下降，并喂给样水。
(3) 给水后抽取空气5秒，达到0.21Mpa压力后开始过滤。
(4) 流量计测量进给启动时的流量（V1）。
(5) 在设置的测量时间内，继续进行过滤操作。
(6) 当达到测量结束时间时，流量计将测量进料端时的流量（V2）。
(7) 关闭样水供应易游在线注册,易游（中国），流量计用偏压泵测量偏置流量（V3）。
(8) 根据测量的V1、V2和V3的值计算和输出FI值。
V’1=V1-V3， V’2=V2-V3
FI（=SDI）=A×（（1-（v‘2/v’1））/ T ）×100 ＋ B
4、排水
(1) 排水灯闪烁，测量灯闪烁。
(2) 排出加压罐中的样水。排水系统大约需要2分钟。
5、待机状态
(1) 待机指示灯亮
(2) 测量部分的头部向上，输送机械手臂把过滤纸盒从过滤台输送到过滤纸盒储存罐。
(3) 输送到位后，输送机械手臂移动到初始状态的位置。
四、操作

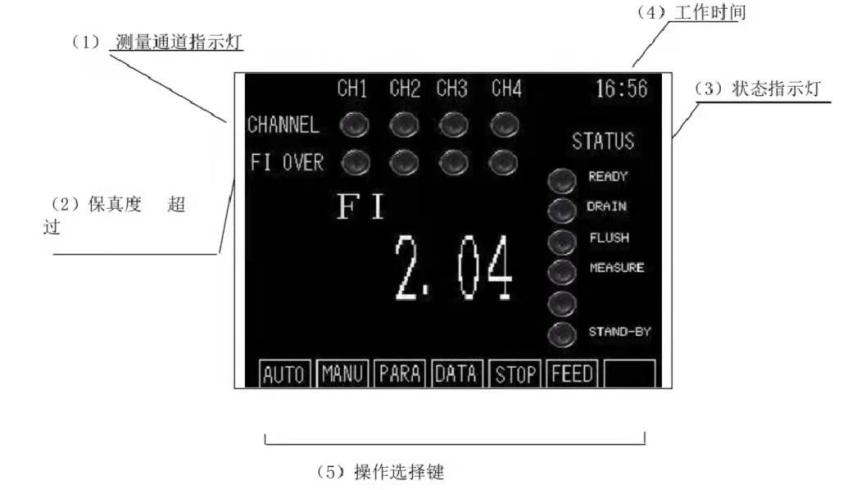

1、显示器和操作面板
(1)测量通道指示灯
CH1- CH4指示灯对应CH1- CH4测量通道的状态。
(2)FI报警灯
如果超过参数设置的FI报警值的最大设置值，通道指示灯将亮起。
(3)状态指示灯
测量过程和状态可通过状态灯进行检查。
1READY:已准备就绪
2CRAIN:排水
3FLUSH:冲洗
4MEASURE:测量
5WASH:清洗
6STAND-BY:待机状态
(4)工作时间
显示工作时间。
(5)操作选择键
操作屏幕为触摸面板。
1AUTO:自动
它会在开始自动测量时进行选择。
需要预先设置自动测量的相关参数。
2MANU:手动
它会在执行手动测量和清洗时进行选择。
3PARA:功能键
在设置自动测量的参数时选择。
4DATA:数据键
用于查看各通道的历史测量结果（最多查看20个数据）。
5STOP:停止键
用于停止自动和手动测量进程。
6FEED：进纸键
在输出打印机的纸张时进行选择。
2、参数设置

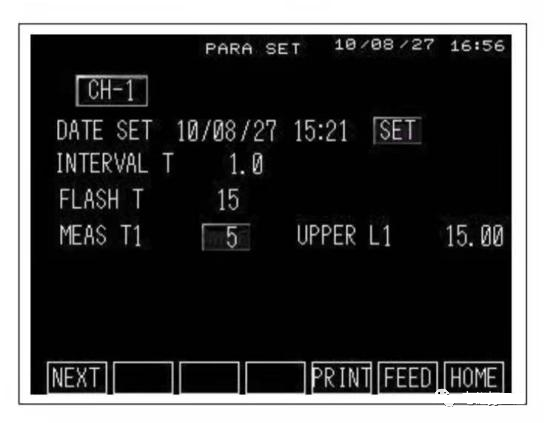

触摸主屏幕的操作选择键PARA键将显示PARA设置屏幕。
（1）CH1:通道选择
（2）DATE SET:日期和时间设置
（3）INTERVAL T:测量时间间隔设置(单位为小时)最小间隔时间为0.5小时，最大间隔时间为24小时。
（4）FLASH T:冲洗时间设置(单位为分钟)新样水进行管道内部冲洗的时间
（5）MEAS T1:测量时间设置(单位为分钟)可选择5分钟或15分钟。
（6）UPPER L1:FI报警值设置。
可以为每个通道（L1到L4）单独设置，输入范围也随测量时间的不同而不同。
1如果测量时间为5分钟，则输入范围为0.00-20.0。
2如果测量时间为15分钟，则输入范围为0.00-6.66。

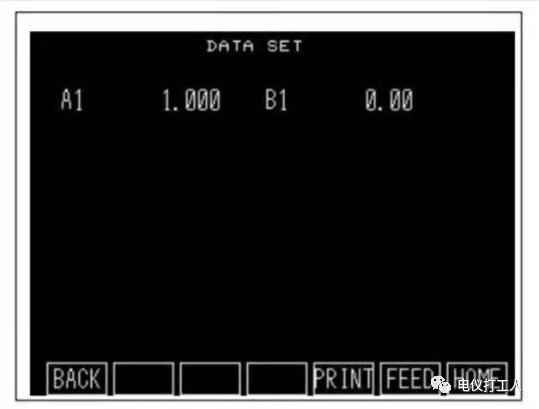

（7）A1:补偿方程式的A值
（8）B1:补偿方程式的B值一般 A=1.000 ，B=0.00。
3、运行准备工作
(1)安装并检查管道、线路等，确认已正确完成。
1检查空气管道是否刚刚连接。此外，调节器压力应设置为0.21MPa（2.1bar），检查是否设置完成。
2检查样水管道是否连接良好。
3至于排水管，为了不施加反向压力，检查其与排水坑是否有适当的距离。
4电源接线和信号接线，检查接线是否完好。
(2)为设备供电，并打开设备背面的断路器。
显示主屏幕，并在初始状态下重置机构各部件，重置大约
需要3分钟，重置完成后就绪灯亮。
在初始状态下完成重置后，备用指示灯会亮。
(3)设置打印机纸。
1打开打印机纸盖。

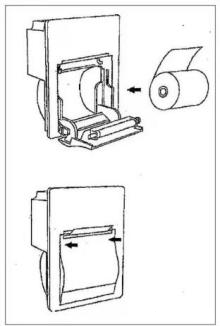

2将纸张按下图的方向进行安装。
3应将纸张的尖端从打印机中冒出来一部分，按下纸盖的两端关闭盖子。
(4)放置充足的滤纸盒。
(5)设置好日期和时间。
(6)设置好相关参数（测量时间间隔、闪光时间、测量时间、报警FI（上限）报警值等）。

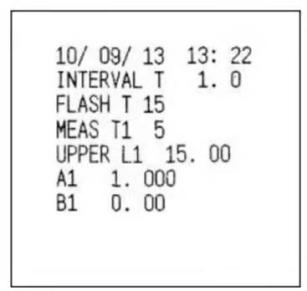

(7)通过打印机打印来检查设置的内容。
按PARASET屏幕下的打印键，则可以通过打印打印机来检查每个输入参数的内容。
若如上图，准备工作均已完成。

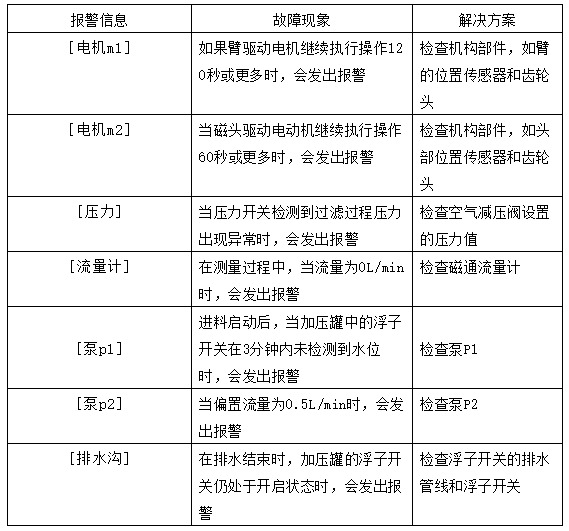

五、故障处理
六、日常维护
1、定期补充过滤纸盒，并将使用过的过滤纸盒的滤纸进行更换，以便用于下次补充过滤纸盒。
2、定期检查打印机的纸张是否充裕，以便及时补充。
3、巡检时注意分析仪的防护措施是否完善，防止分析仪进水导致线路短路烧坏。
4、巡检时注意分析仪是否显示报警信息，以便及时排查消除报警，避免影响分析仪的测量工作。
