调速易游在线注册,易游（中国）：进气节流与排气节流的区别

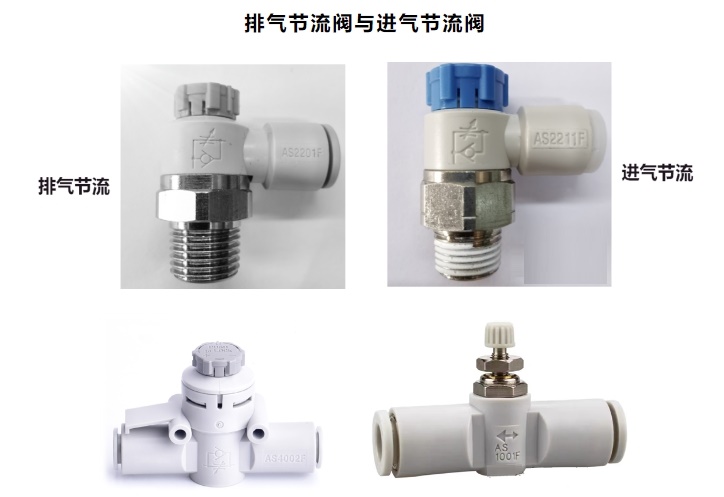

调速易游在线注册,易游（中国）按照控制方式可分为排气节流易游在线注册,易游（中国）和进气节流易游在线注册,易游（中国）。

排气节流易游在线注册,易游（中国）控制的是出气的流速，而不控制进气流速；

进气节流易游在线注册,易游（中国）则相反，控制的是进气的流速，而不控制出气流速。

以上两种符号是等效接管作业时需注意方向，如：正面为排气节流，反面为进气节流。注：以上说法均以气源端为进气端，进气意思为进入气缸缸体的气体，排气意思为气缸缸体排出的气体。

进气节流动作原理

排气节流动作原理

排气节流控制特点

优点：

速度容易调整，

针对负载的变化速度稳定。

可以竖直方向控制。

有气缓冲

缺点：

如果排气侧无压缩空气则无法控制（发生急速伸出现象）

气缸移动中，不论负载大小，气源压力100%供给、相对于负载的大小而言，会消耗不必要的空气。

注意点：

气缸开始动作时，请确认排气侧是否有压缩空气。排气侧无压缩空气的状态下让气缸动作的话，会发生活塞杆急速伸出现象，很危险。

活塞杆急速伸出现象是指：排气节流回路的场合，排气侧无压缩空气时或者比供气压力低时，由于无法进行节流控制，执行元件会高速动作，通常，进气节流的时候无急速伸出现象。

排气节流：调节气缸速度容易，气缸活塞运行稳定，是常用的回路元件；

进气节流控制特点

优点：

不受排气侧条件影响；

与排气节流控制相比，动作早一些；

气缸的移动中，因为根据负载的大小供给气源压力；

因此只需要消耗负载的大小相应的空气量。

缺点：

不擅长应对负载的变化，易产生低速爬行；

易受外力以及负载的惯性作用影响，竖直方向很难控制；

急剧排气会发生热膨胀，气缸内会产生结露；

很难使用气缓冲。

进气节流：虽然也能控制流量变化，但难以控制速度稳定性，一般只用于单作用气缸、夹紧缸和低摩擦气缸等的速度控制。

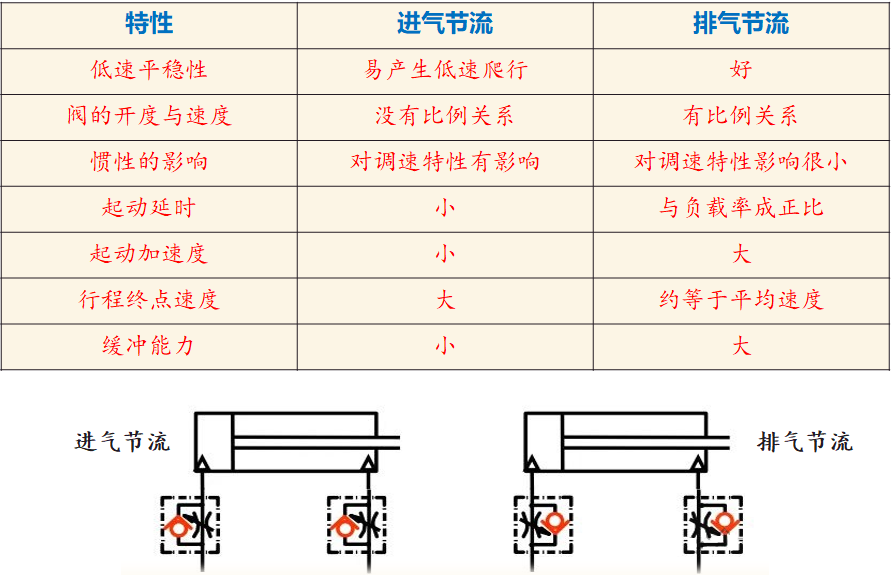

排气节流与进气节性能对比
