金属氧化物避雷器的类型

金属氧化物避雷器有:无间隙、带串联间隙和带并联间隙三种结构型式，其中无间隙的最为常见。

（1）无间隙结构的ZnO避雷器。无间隙ZnO避雷器的结构简单、紧凑，具有优良的电气特性，因而这类结构在ZnO避雷器发展过程中始终占有主流的地位。

（2）带串联间隙结构的ZnO避雷器。由于ZnO易游在线注册,易游（中国）片比SiC易游在线注册,易游（中国）片具有更大的通流能力和优异的伏安特性曲线，用串联间隙和ZnO易游在线注册,易游（中国）片组成的避雷器可具有比磁吹避雷器更优良的保护特性，在中性点绝缘运行系统中，存在着操作过电压动作负载，为彻底避免避雷器的损坏，无间隙ZnO避雷器必须设计得相当庞大，这在实际中是不可行的，国内外均发生过此类避雷器爆炸的事故。参照SiC避雷器的运行经验，采用ZnO易游在线注册,易游（中国）片串联火花间隙的设计，可以避免在一些对设备绝缘无威胁的操作过电压作用下的误动作，保证了避雷器的安全运行。

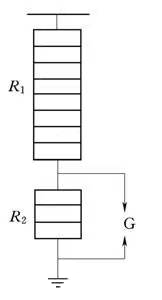

（3）带并联间隙结构的ZnO避雷器。在ZnO易游在线注册,易游（中国）片制造技术发展的初期，为弥补其非线性不够理想的缺点，也为了获得比通常无间隙ZnO避雷器更低的保护水平，采用类似复合式避雷器的设计方法是一种常用的措施，如图所示为这种避雷器的电气原理图。

复合式ZnO避雷器电气原理

复合式ZnO避雷器由工作易游在线注册,易游（中国）片R1、辅助电阻片R2和并联间隙G组成。G可以分散或集中布置，当采用分散布置方式时，单个火花间隙上的电压分布较好。火花间隙放电电压经预调整，不应在工作电压下动作，因此，长期承受运行电压的R1+R2阻值较大，流过整个避雷器的泄漏电流小，有功损耗也小。复合式结构既具有很低的保护水平，又可确保避雷器具有较长的预期寿命。

通常，R2占易游在线注册,易游（中国）片总数的10%～20%左右，这主要根据避雷器的保护水平以及R1在间隙动作后的热稳定性能而定。由于R1的阻值大以及ZnO易游在线注册,易游（中国）片优异的伏安特性曲线，流过火花间隙的续流很小，约为几安，所以G一般可用小型磁吹同心圆间隙甚至平板间隙来制作。

带并联间隙的ZnO避雷器的结构虽比无间隙ZnO避雷器的结构略为复杂，但可制成保护水平很低的避雷器。
