变压器合闸涌流一体化抑制装置的工作原理（上）

变压器励磁涌流的产生机理是基于电感线圈遵循磁链守恒原理，即与电感线圈交链的磁通不能突变,而磁通在相位上滞后电压90°。因此在变压器内部无剩余磁通时，选择在电压峰值，磁通为0时合闸将有效的避免涌流的产生；而在变压器内部有剩余磁通时，若能得知剩磁的极性和数值，在预期磁通等于剩磁通电压角度合闸，将有效的避免涌流的产生。

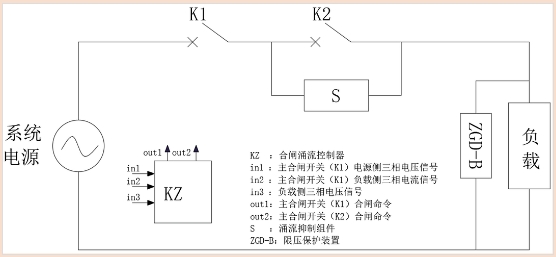

变压器合闸涌流抑制装置采用基于快速开关的相控技术和限流技术，装置由合闸涌流控制器KZ、专用相控断路器K1、限压保护装置ZGD-B、旁路断路器K2、涌流抑制组件S等组成（如图1）。

变压器合闸涌流一体化抑制装置原理图
