WAX-100系列压力变送器输出波动原因分析及波动修复

WAX-100系列压力变送器输出波动原因分析及波动修复

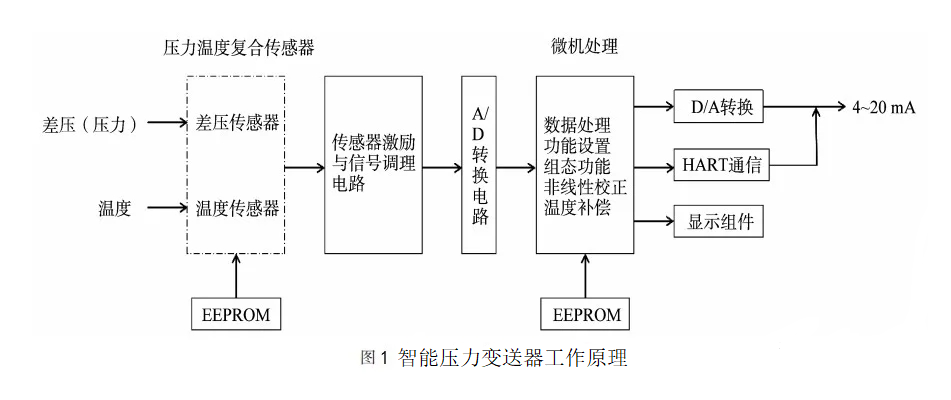

一、仪表工作原理：

WAX-100系列智能压力变送器是一种在工业生产控制过程中被广泛使用的压力参数监测装置，应用于石油化工、水利水电、铁路交通等诸多领域。它能够用于连续精确地测量气体、液体及蒸汽的压力、差压、绝对压力、液位等工艺参数，并将被测信号通过其转换功能转换为4~20mA的直流电标准信号和HART信号输出，以供其他控制调节仪表和DCS分散控制系统等使用。

由于WAX-100系列智能压力变送器具有精度高、温度漂移小、长期稳定性好、功能丰富等优点，所以是工业生产实现现代化、自动化的关键部件。因此，保证智能压力变送器的可靠性就显得尤为重要，其可靠性的高低对于整个系统生产过程无故障运行来说具有重大影响。

二、使用工况介绍：

  K-3101至E-3101高压CO压力。 介质：1.4MPA一氧化碳。 温度：28℃。与31PT-703A/B组成三取二联锁，此联锁HH（高于1.5MPA）时即关闭31XV-102A/B。

三、故障现象描述：

工艺反应31PT-703A指示时有波动（与同位置其他两台表B/C对比）。最低值在12%，最高值在57%。

四、处理前安全措施：

1、办理检修工作票。

2、检修前确认该表联锁已经切除，确保根部易游在线注册,易游（中国）已经关严，导压管内余压排尽。

3、穿戴好劳动防护用品，携带合适检修工具；

4、工艺人员必须要现场监护。

5、现场检修时，必须携带便携式有毒气体报警仪。

五、故障分析及判断思路：

压力波动的故障原因有：

1、导压管或者各个连接件以及堵头处有漏点。

1、导压管堵塞。

2、变送器接线柱未紧固导致接线松动。

3、变送器接线柱腐蚀导致接触不良。

4、变送器受压室堵塞。

5、变送器受压室膜片损坏。

6、变送器损坏（指内部数据转换模块等损坏）。

六、故障有效处理办法：

1：关闭根部易游在线注册,易游（中国）后，缓慢打开排污螺钉（此时应注意站在上风口操作）。确保导压管内压力排尽。

2：观察变送器表头指示，看其是否指示在零位（此时显示-5%，故此推断有两种情况：第一变送器膜片已经发生形变导致零位偏移，第二受压室堵塞或有异物挤压导致受压）。

3：拆解变送器，查看变送器受压室以及膜片情况。（膜片未发现形变，但腐蚀比较严重）

4：查看受压室情况。（发现有轻微进水，该表故障原因大概率是因为这个）

七、故障防范措施及改进：

1: 加强对此类变送器的巡检，重要的带有联锁的仪表要主动与工艺主控结合查看是否准确。

2：定期检修，对变送器进行零位校准。大检修时必须拆解变送器对膜片，垫片等部件进行清理。

3：做好防雨防潮措施，最好利用铝皮制作防雨罩。

4：定期打开变送器表盖，查看接线等是否牢靠，是否有腐蚀现象。

5：定期检查中间接线箱查看接线是否存在松动腐蚀等隐患。
