避雷器的引线长度对保护效果的影响

避雷器相对于被保护设备的位置非常重要，此时与避雷器串联的引线和与设备并联的引线由于内在电感会产生很大的电压降，这种引线电压降会附加到避雷器的快波前响应特性上，连接引线应当尽可能短而且直，因为冲击电流流过时，由于自感会在连接上产生电感压降。

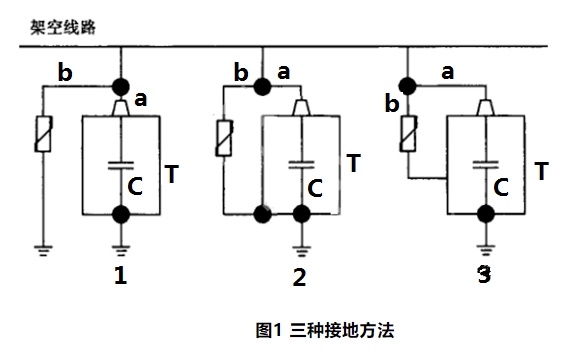

分析上述三种接地方法：

方法1：效果差，避雷器和变压器没有相同的接地端，过电压首先到达变压器套管，连接线b太长。

方法2：效果好，避雷器和变压器有相同的接地端，连接线a和b长度相同。

方法3：效果非常好，避雷器直接在变压器油箱上接地，连接线b几乎为零。在这种情况下，过电压侵入波首先到达避雷器，无延迟地限制过电压

电感压降的计算式为：Ui=Ldi/dt

设1m长直线的电感为L=1μH，雷电流波形为8/20、幅值为10kA，则每米连线的附加电感压降大约为Ui=1.2kV。而对于上升时间为1us、幅值为10kA的陡波冲击电流，则每米连线的附加电感压降大约为Ui=10kV。因此必须尽可能地消除引线和回环的电感效应，而且，避雷器和变压器必须在同一点接地。

计算案例

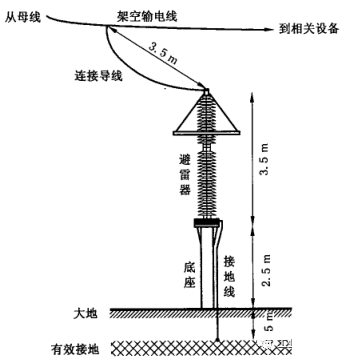

5kA/μs雷电冲击电流，电感压降为该陡度乘以雷电冲击电流流到有效接地通道的总长度(由线路连接到避雷器的导线长度+避雷器高度+接地线长度）。总长度为10m时，电感压降为50kV。

因此，避雷器的实际保护效果即保护水平为：避雷器残压+50KV。
