#4机油断路器合闸1信号频繁消失故障处理及分析

9月14日23:57，运行下缺陷，#4机DCS上“断路器合闸1”频繁报警。值班人员查看曲线后，正常情况下，三个断路器合闸信号都应该一直稳定闭合，但查看曲线“#4机组断路器合闸1”信号频繁消失，最短甚至在1秒以内转换2次，由于三个断路器合闸信号非常重要，跟负荷信号共同参与OPC保护动作，考虑信号的重要性及对机组的影响重大，当时没有盲目进行处理。

9月15日，周五，我们和电气专业共同讨论后，分析现场线路存在故障接触不良情况的可能性大，决定电气专业办票进行处理，检查时的安全措施由热工专业配合在DCS端子侧将信号短接（采用鳄鱼夹短接线），然后查现场线路，检查端子未发现明显松动，紧固端子后，未在电气侧短接信号观察，检查完后，热工将端子上的短接线拆除观察。当时信号稳定，无故障。晚上，再次发生信号来回翻转、频繁报警的情况。

9月16日，周六，电气专业办票将现场端子短接，信号仍然频繁动作，后来我们在DCS端子侧将信号短接，但信号仍然频繁消失。当时测量单个端子的对地电压都为24V，证明外部线路正常，保险也正常，但信号不能正常显示，这样只能怀疑端子板和TPS13卡了。

9月17日，周日，我们办票将第一块TPS13 卡更换为原来老的TPS02卡，更换前通道上即使信号短接，合闸1信号也不能正常显示闭合（正常应一直闭合），更换后当即信号恢复正常。当时我们想问题找到了，可能是卡的故障。

9月18日，周一早上7点多，再次出现信号频繁报警问题。经过一上午的咨询厂家、查询资料，组织人员讨论，信号若不处理，原来的三取二逻辑直接变为二取一，合闸1已很不可靠，2或3只要再有一个故障，将直接导致OPC动作，直接威胁机组运行甚至引起机组跳闸。反复权衡利弊，考虑斟酌再三，我们再次细致的编写了处理方案，决定冒较大风险对端子板到TPS13卡的预置电缆进行更换，方案中我们细致分析了可能引起的后果和更换过程中的危险点，象过电影一样将整个流程在脑海里过一遍，模拟多次后，决定组织下午进行更换。上午我们将准备工作做到位，将处理方案和保护投退单找各级领导签字，将工作票准备好。

下午工作票办理完毕，所有该退的联锁保护都退出后，我们开始对第一块TPS13卡的预置电缆进行更换，确定功率回路退出后，我们拔出了第一块TPS13卡，在DCS画面观察确定画面坏点都和第一块卡相关后（确定没有动错卡），我们屏住呼吸、小心翼翼地将卡件连接的预置电缆接头拔出，再次联系DCS人员，确认无问题后，决定进行下一步，也是风险最大的一步，拔出端子板上的预置电缆插头。

要更换的就是图中红色椭圆中的插头，拔出的风险之所以很大，是我们不了解这个插头有没有和其他两个有物理线路上的连接（理论上分析应该没有），另外由于三个插头距离很近，在拔出的时候，存在插头和插座脱离的时候引起另外两个插头上的信号不稳或变化。由于现场空间很狭小，基本没有用一只手拔出的可能。无奈，只能两手各用一只食指，共同用力慢慢将插头拔出，拔的同时还要尽可能的不去触碰周围其他的线路。虽说非常小心，每次只晃动一点点，但在最后分开脱离的时候，我们听到汽机电子间外边较大一声响，我们立即停止了工作，到工程师站查看情况。查看曲线发现负荷在从180MW降至20MW，持续几秒后，迅速恢复正常。

15：12：21  汽机高压中压六个调门开始关；

15：12：23  调门关到0，所有调门全部关闭报警；

15：12：27  调门开始恢复；

15：12：28  负荷从183MW开始降；

15：12：30  调门恢复至故障前位置；

15：12：31  负荷恢复至183MW，中间最低点降至20MW；

15：12：21  负荷故障报警，同时中排压力报故障；

15：12：21  1、4、5抽汽逆止门关闭；

15：12：27  负荷故障报警，同时中排压力报故障；

汽机4个高调门2个中调门同时关闭，持续4-5秒后打开。负荷从184MW最低降到20MW，过程3秒钟。两次负荷和中排压力故障报警，我们猜想为压力和负荷变化过快导致。

查看报警后，我们暂时停止了现场工作，进一步咨询厂家，询问故障发生的原因，厂家技术人员并不能给出合理的解释，但根据现象我们和厂家共同认为，很可能是断路器合闸1信号故障后，我们在拔板子上插头的时候，引起断路器合闸2或3中的一个出现不稳定，两个故障判断为发电机脱网，直接导致OPC动作，而这一些判断都由下层直接判断（未经控制器判断），执行速度非常块，而DCS上层没有接收到任何信号， OPC动作后，超速保护输出会启动并保持一保持时限(可从1秒至10秒以每秒递进调整)。保持时限过后超速保护输出会关闭。

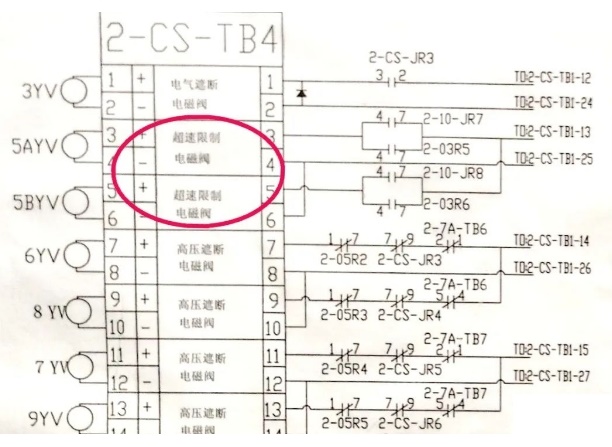

经过进一步的讨论分析，恢复插头的时候比拔出插头的风险要小很多，另外，为了保证恢复时不让OPC动作，我们直接将OPC输出控制的5AYV和5BYV两个电磁易游在线注册,易游（中国）的线从端子上拆掉。具体见下图，措施采取后，我们恢复了插头，将原来的TPS13卡恢复。观察信号正常，保留短接线，继续观察。

9月19日早上，再次出现该信号来回翻转的情况。能换的东西都已经换了，原来测量端子上有24V电压，可以断定保险没有爆，能检查的真的都已经检查了，剩下不能检查的也只有电路板上的焊点或者元器件问题了，后来我们在端子板上再次短接信号，但信号依然来回翻转。

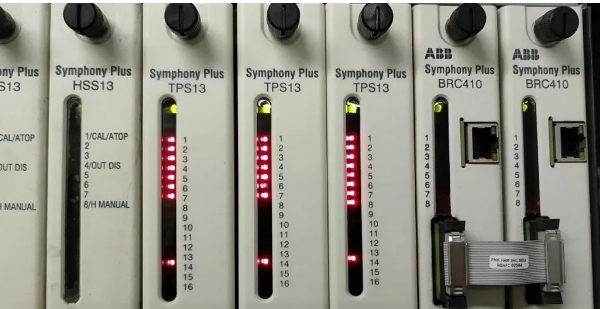

之后的两天，我们每天都在DCS画面以及曲线查看，另外安排人在DEH柜观察该TPS13卡面板指示灯，两侧对比发现，很多时候画面和曲线并未反应出信号翻转，但卡件面板指示灯却显示信号翻转（第8灯闪）且很频繁。见下图：

第三块TPS13卡第8灯亮

根据TPS13卡说明书，每次动作，本块卡的OPC（超速保护）动作输出会保持几秒，这样，信号一直频繁翻转就存在很大风险了，在本卡8灯亮的过程中若另外两块卡再有一个不稳定，出现翻转，将直接导致机组OPC动作，这样风险就比较大了。

经过认真细致的讨论斟酌，我们决定直接将该信号拆除，一直保持断开状态。9月21日，我们办票在端子上拆除了#4机油断路器合闸1信号。通过操作，我们认为对机组的影响已从很大程度上解除。
