一、易游在线注册,易游（中国）门故障概况

2022年3月3日，程控易游在线注册,易游（中国）（气动两位易游在线注册,易游（中国））执行开关过程易游在线注册,易游（中国）门打开不过量，现场检查易游在线注册,易游（中国）门动作正常，初步判断易游在线注册,易游（中国）杆与易游在线注册,易游（中国）芯之间脱落或裂断。随后经公司讨论研究决定切塔对该故障易游在线注册,易游（中国）进行拆检维修。

3月5日11时工艺交出，在各项技术措施、安全措施条件具备下由维保人员对该故障易游在线注册,易游（中国）进行下线。

二、易游在线注册,易游（中国）门故障现象

3月5日12时，易游在线注册,易游（中国）门下线拉回检修厂房，通过气源动作试验，气缸执行机构动作正常，易游在线注册,易游（中国）芯不动，随后进行拆解。

在拆解过程中发现故障点为易游在线注册,易游（中国）杆的二段连接处断裂，随后进行备件更换、气缸密封件维护等工作,于下午16时回装完成。

三、故障原因分析

1、概况

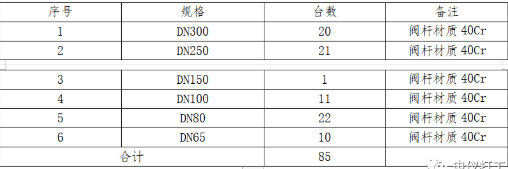

净化32PSA装置程控易游在线注册,易游（中国）共计85台，其中DN300规格20台，DN250规格21台，DN150规格1台，DN100规格11台，DN80规格22台，DN65规格10台。DN300程控易游在线注册,易游（中国）为原料气进口易游在线注册,易游（中国），DN250程控易游在线注册,易游（中国）为原料气出口易游在线注册,易游（中国）。

2、程控易游在线注册,易游（中国）往年故障现象

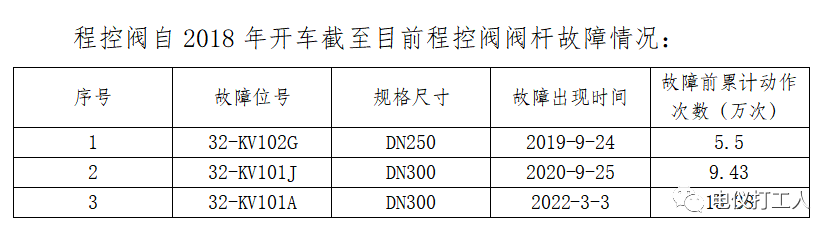

程控易游在线注册,易游（中国）自2018年开车截至目前程控易游在线注册,易游（中国）易游在线注册,易游（中国）杆故障情况：

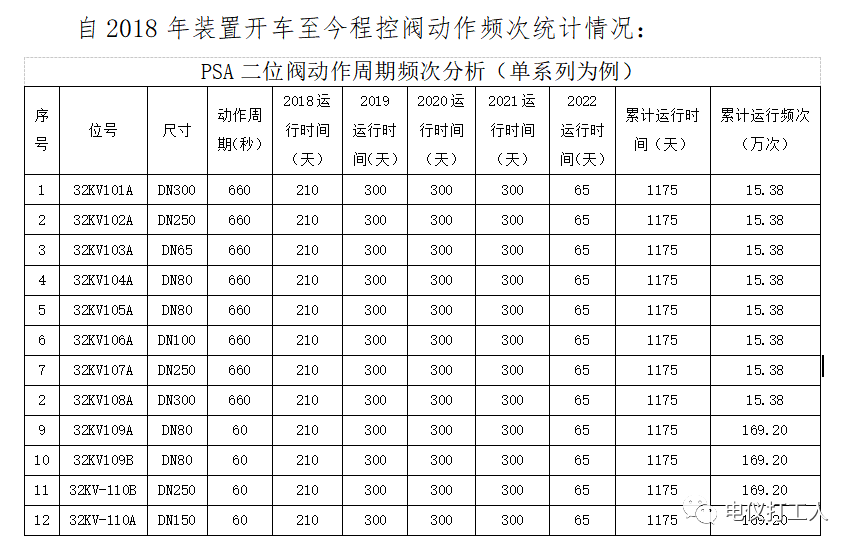

3、程控易游在线注册,易游（中国）动作累计动作频次

4、原因分析

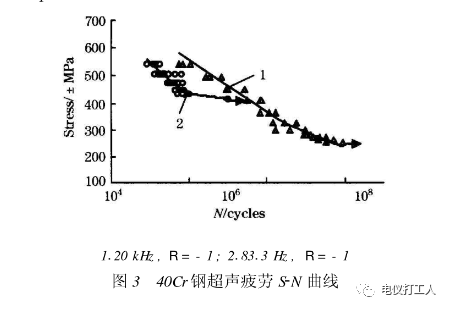

查看程控易游在线注册,易游（中国）易游在线注册,易游（中国）杆材质40Cr合金钢超声疲劳S-N寿命曲线

从40Cr钢超声波疲劳S-N曲线看，在105周次~1010周次范围内，S-N曲线显示40Cr钢疲劳寿命下降趋势明显加快，随着循环应力周次的增加，其承载强度承下降趋势，在这个过程中就会存在出现疲劳断口的可能，在易游在线注册,易游（中国）杆表面或近表面材料缺陷处就会形成疲劳源产生疲劳裂纹，循环应力周次增加，疲劳裂纹扩展，直至瞬时裂断。

通过40Cr合金钢超声疲劳S-N寿命曲线与超声疲劳断口SEM像对比黔希化工PSA装置程控易游在线注册,易游（中国）动作频次及相关易游在线注册,易游（中国）杆断裂动作频次周期，易游在线注册,易游（中国）杆发生断裂现象及裂纹断口实物图是与曲线图及SEM像图相吻合的。

因易游在线注册,易游（中国）杆制作工艺为棒材加工，在加工过程中会存在缺陷，再就是易游在线注册,易游（中国）杆构件外形突变处（圆角、切口、沟槽）或表面切痕或者材料内部不均匀性及其缺陷部位，也会由于较大的应力集中，在应力集中场附近长期承载负荷，应力的强度是随着易游在线注册,易游（中国）门动作过程克服易游在线注册,易游（中国）体、易游在线注册,易游（中国）芯、气缸活塞等一系列不平衡力而持续变化的，随着形成疲劳源产生疲劳裂纹，循环应力周次增加，疲劳裂纹扩展，直至瞬时裂断。

5、原因分析总结

通过以上总结我们发现，造成易游在线注册,易游（中国）杆断裂的原因有以下几个方面

（1）40Cr合金钢材质特性疲劳寿命原因；

（2）易游在线注册,易游（中国）杆构件外形突变处应力集中，且应力场存在较强交变负荷；

（3）易游在线注册,易游（中国）杆构件存在不均匀性缺陷加速了疲劳裂纹的形成；

（4）程控易游在线注册,易游（中国）执行机构动力源气源压力过大，造成易游在线注册,易游（中国）杆应力场负荷周期性提高，进一步加速了疲劳裂纹的形成；

（5）PDN300/DN250规格大口径程控易游在线注册,易游（中国），因其体量较大，其开关动作过程中所承受的应力负荷要高于其它小口径程控易游在线注册,易游（中国），易游在线注册,易游（中国）杆疲劳源产生时间要早于其它小口径程控易游在线注册,易游（中国）；

（6）对于4台用于均压的程控易游在线注册,易游（中国），目前已运行频次高达约170余万周次，此类程控易游在线注册,易游（中国）同样其易游在线注册,易游（中国）杆疲劳源产生时间要早于其它程控易游在线注册,易游（中国）。

四、预防及技改措施

针对以上分析原因暂定技改方案如下：

1、通过试验法逐步下调气源压力，在满足工艺生产情况下由当前的0.76MPa逐步下调至0.5MPa,减缓易游在线注册,易游（中国）门开、关行程动作冲击力；

2、程控易游在线注册,易游（中国）控制电磁易游在线注册,易游（中国）排气孔加装阻尼装置，进一步减缓易游在线注册,易游（中国）门开、关行程动作冲击力；

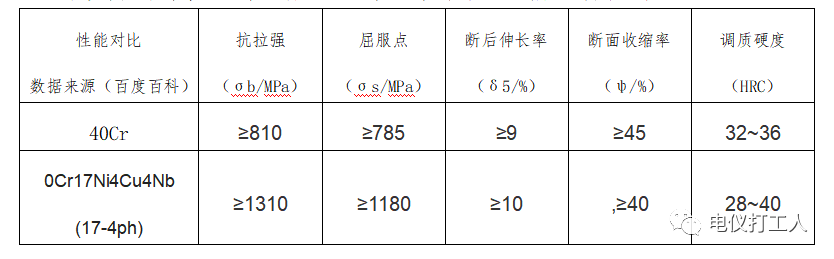

3、DN300/250等应力较大程控易游在线注册,易游（中国）易游在线注册,易游（中国）杆材质由40Cr合金钢升级为17-4PH沉淀硬化马氏体不锈钢，以更高的耐压强度、机械性能提高易游在线注册,易游（中国）杆疲劳寿命；

4、对4台动作频次超106的公用易游在线注册,易游（中国）（32KV-109A/B、32KV-110A/B）易游在线注册,易游（中国）杆及密封套件进行生命周期预防维护管理，利用大修更新易游在线注册,易游（中国）杆及密封套件。

5、对DN300/250大口径程控易游在线注册,易游（中国）易游在线注册,易游（中国）杆直径进行升级，通过改变应力场承受横截面积来均衡应力负荷的变化，这样就能提高程控易游在线注册,易游（中国）易游在线注册,易游（中国）杆疲劳寿命，以期达到延长易游在线注册,易游（中国）杆寿命的效果；

以上观点，仅代表个人观点，如有不妥，还请高人指点！
