什么是HART?

HART®(Highway Addressable Remote Transducer) （高速可寻址远程转换器）是一种基于Bell 202电话通信标准的通信协议，使用FSK（频移键控）原理。该信号由两部分组成，模拟4-20 mA电流回路和叠加数字变频信号。

传统上，4-20 mA回路用于控制，叠加数字信号用于反馈和配置。CVA以这种方式利用信号。4-20 mA信号的设置和操作与标准4-20 mA控制相同。使用HART®数字信号的配置和反馈可以使用连接到CVA的主机来选择所需的参数。大多数CVA用户可通过HART®通信协议进行配置设置。

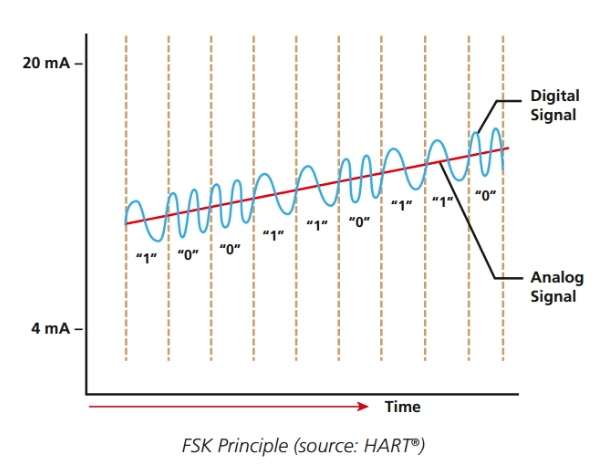

HART网络使用4-20毫安指令电流回路的现有接线。HART数字数据通过相位连续频移键控（FSK）以每秒1200比特的固定波特率与模拟信号耦合。命令输入电路对这种超级施加的信号进行滤波，以便模拟定位（在点对点网络中）不受影响。

该协议使用基于Bell 202标准的技术，实现长达1.5公里的电缆敷设，同时保持高抗噪性。最大长度取决于电缆类型，因此强烈建议使用低电容屏蔽双绞线。

多达64个现场设备可以并行地连接到一个HART网络。网络的组合阻抗必须在230至600欧姆的范围内。每个执行机构配置为在HART网络上具有唯一地址。总共可以使用两个主控器，例如，允许同时使用DCS（主）和手持（辅助）通信工具。

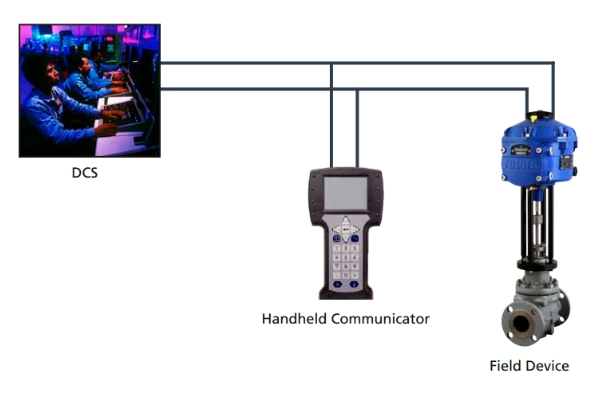

点对点网络

在这种拓扑结构中，控制系统直接连接到一个现场设备，因此是最基本的配置。执行机构通常由4-20 mA回路控制，HART通信向DCS提供同时反馈，如回路电流验证、测量位置和状态。

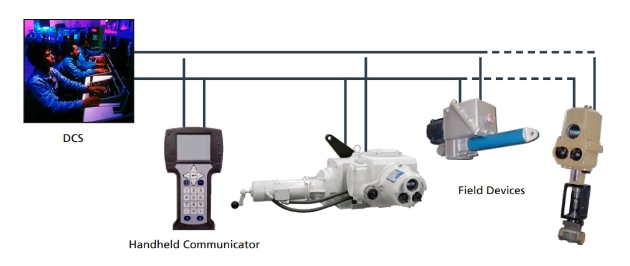

多点网络

该拓扑结构为DCS提供了在单个网络上与多达64个HART设备通信的能力。在该配置中，回路电流设置为固定值。（通常为4mA），并且设备通过特定的HART命令进行控制。
