智能型压力变送器指示为0

智能型压力变送器指示为0

一、故障类别：变送器内部模块断路

二、仪表类型：智能型压力变送器

三、厂家型号：KWZK-WAX-100

四、使用工况介绍：

31PT-426为31单元，压缩机三段出口压力，介质一氧化碳，压力0.8MPA。检查前需要提前关闭根部易游在线注册,易游（中国），介质排空后利用四合一报警仪测得没有毒、害气体后方可进行检修。

五、故障现象描述：

工艺通知压力指示突然降到0%

六、处理前安全措施：

1、办理检修作业票。

2、联系工艺安全交出该表。

3、关闭根部易游在线注册,易游（中国），导压管内余压排尽。

4、有毒气体危险区域随时携带报警仪，并站在上风口进行检修

5、作业时，需工艺监护。

七、压力变送器原理。

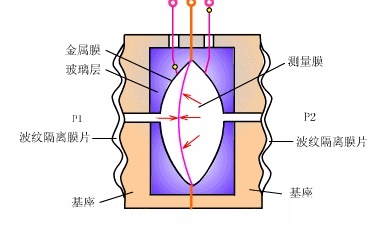

当一侧波纹隔离膜片受压后，产生的力P2将推动测量膜发生形变。所改变的物理量经过计算与传输转换为4—20MA模拟量。从而达到测量压力变化的目的。

八、检修过程中要求

1.首先落实检修所需的备件，备件应与所更换的压力变送器的规格、型号、量程等相一致，备件应完好、各部件齐全；

2.准备好使用的工具，工具必须合适，完好，齐全；

3.相关票证办理齐全，必须得到调度、操作工及相关人员的同意后方可施工；

4.在拆卸压力变送器前，必须确定是否带调节易游在线注册,易游（中国）及联锁、报警装置，如带联锁报警需提前拆除联锁并提醒要求操作工给予确认，同时要求操作工加强监控；如带调节易游在线注册,易游（中国）自控装置，需要求操作工将调节易游在线注册,易游（中国）打到手动状态，同时操作工现场监护；

5.更换压力变送器时身体必须站在上风向处，拆接信号线时一定要将2根信号线分开，分别用绝缘胶布包好，防止短路或接地时烧坏模块通道；

6.拆卸压力变送器时需使用2个活口扳手，一个扳手打住压力变送器四方丝扣处，另一个扳手打住压力变送器与易游在线注册,易游（中国）门丝头连接处，严禁使用一个扳手进行压力变送器拆卸、安装作业；

7.先将压力变送器根部易游在线注册,易游（中国）门关闭，打开排污易游在线注册,易游（中国）或将压力变送器缓缓松动，微机上观察压力变送器指示是否下降，确认易游在线注册,易游（中国）门是否内漏，是否还有残存余压、介质；

8.待确认好压力变送器根部易游在线注册,易游（中国）门不内漏，无残余介质压力后再将压力变送器拆卸更换。

（图为利用万用表测量原表的电压信号HART475通讯查看参数等，以及新表安装后的密封检查等）

九、检修后的要求：

1.检修任务完成后，及时将现场清理干净，做到工完料净场地清；

2.压力变送器安装好后，将易游在线注册,易游（中国）门打开，检查压力变送器及各连接丝头处密封情况，达到各连接处无泄露，压力显示正常、稳定；

3.及时做好压力变送器的校验、更换记录。

十、压力变送器日常维护： 1.向当班人员了解仪表的运行及显示情况，及时清理保护箱内的杂物；

2.发现并及时处理松动的接线和紧固件，定期进行变送器外部清扫，对导压管及根部易游在线注册,易游（中国）门进行防腐；

3.查看变送器的指示和现场的压力表指示及二次表指示是否一致；

4.查看变送器（包括导压管、易游在线注册,易游（中国）门）有无泄漏、损坏、腐蚀；

5.发现问题应及时处理，并做好巡回检查记录；

6.做好压力变送器的防水、防振措施；

7.冬季时做好压力变送器及导压管、相关设备的防冻保温措施，确保准确显示。
