电力电容器对谐波的放大作用

高压并联电容器组是电力系统中常用的无功补偿设备。

由于电容器对谐波存在放大作用，因此通常会在高压并联电容器组中串联电抗器，抑制谐波。

相关内容推荐参考一篇以前的文字。

《运行中高压并联电容器应定期进行谐振验算》

通常我们知道，12%的串联电抗器可以抑制三次以上的谐波。

而5%、6%的串联电抗器可以抑制5次以上的谐波，但对三次谐波无法抑制，可能放大。

今天就和大家简单分享一个典型的案例。通过投入5%串抗率的电容器组，实测谐波放大情况。

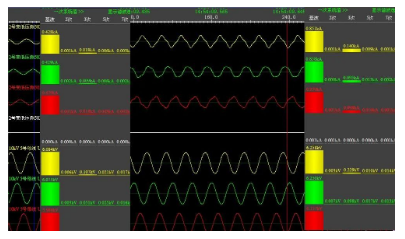

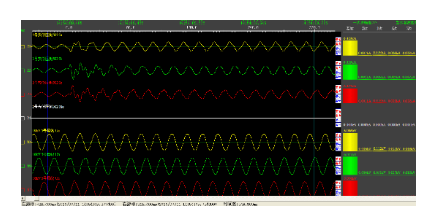

上图是该电容器组投入前后的波形图。

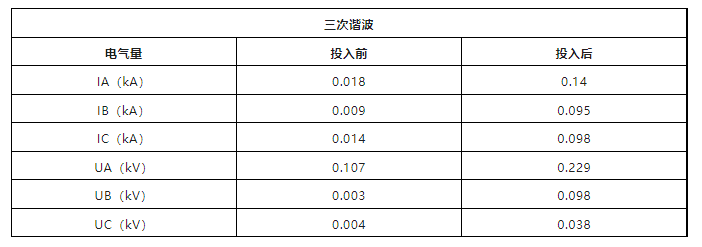

在图中，分别对投入前（蓝线标示位置 ）和投入后（红线标示位置）的谐波境况进行分析。具体数据见下表。

可见电容器组投入后，各电气量的谐波含量都有明显的增大。

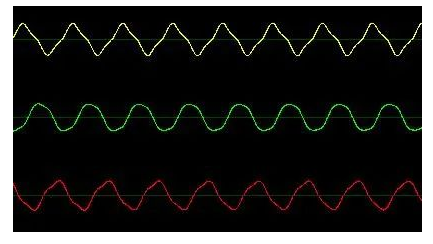

对比电容器投入前和投入后的电流波形，可以明显看到，投入后电流波形发生了较严重的畸变，这也是谐波放大引起的后果。

怎么样，对电容器放大谐波你是不是有了更好的理解。
