什么是汽轮机挂闸？图文来解密

1、概念

挂闸就是在汽轮机开机前，通过油压作用，使滑易游在线注册,易游（中国）从下支点位置移到上支点位置，从而建立起油压，以实现以后的汽轮机冲转等工作。

2、目的

挂闸后，各个汽易游在线注册,易游（中国）油缸下腔才能建立油压，DEH计算机部分才能控制液压执行机构部分，液压执行机构再控制各个汽易游在线注册,易游（中国）开度，改变进汽量最后达到控制汽轮机转速和负荷。

3、挂闸方式

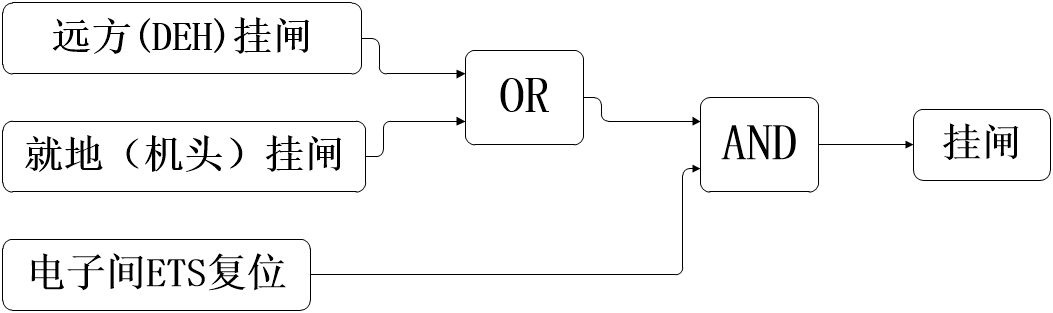

挂闸方式分为远方（DEH）挂闸和就地（机头）挂闸：

4、挂闸过程

5．挂闸原理

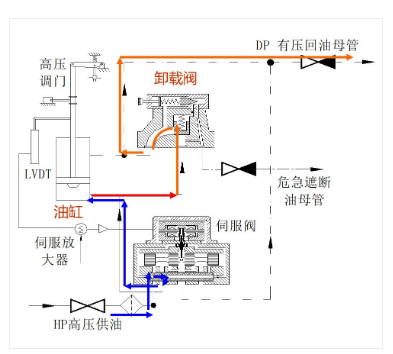

1）汽易游在线注册,易游（中国）油动机下油缸油压建立

高压供油经伺服易游在线注册,易游（中国）至油缸下腔（图中蓝线）要想在油缸下腔建立油压卸载易游在线注册,易游（中国）必须关闭阻断油缸下腔至有压回油通路（图中红线）。滑易游在线注册,易游（中国）上部的油压（遮断油）作用力加上弹簧力将大于滑易游在线注册,易游（中国）下部高压油的作用力，将杯状滑易游在线注册,易游（中国）压在底座上，使高压油与油缸有压回油相通的油门关闭，油动机油缸活塞下腔的高压油油压建立，因此我们必须建立危急遮断油。

3）危急遮断油建立

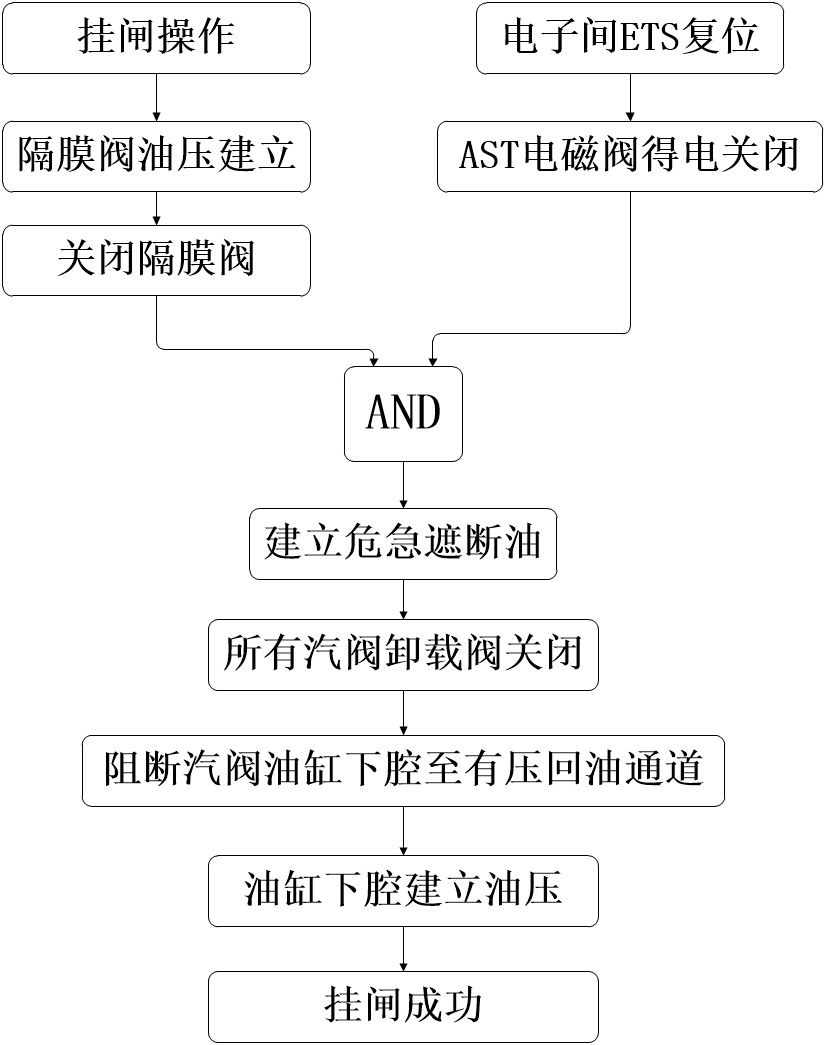

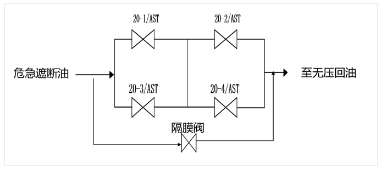

危急遮断油是由AST电磁易游在线注册,易游（中国）和隔膜易游在线注册,易游（中国）控制的，只有将AST电磁易游在线注册,易游（中国）和隔膜易游在线注册,易游（中国）都关闭才能建立危急遮断油，也就是ETS复位和低压保安油复位，所以机组挂闸就是两次复位的过程。

6、ETS复位—AST电磁易游在线注册,易游（中国）得电关闭：

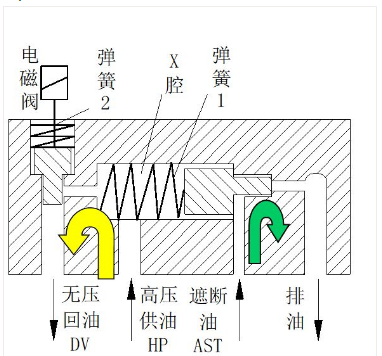

1）AST电磁易游在线注册,易游（中国）工作原理

AST电磁易游在线注册,易游（中国）的工作过程，AST电磁易游在线注册,易游（中国）带电，电磁易游在线注册,易游（中国）带动易游在线注册,易游（中国）芯下移，关闭高压供油HP的泄油通路（黄色指示），X腔的压力升高，为高压供油压力，它克服弹簧1的拉力，推动活塞向右移动，将AST危急遮断油的泄油通道堵塞（绿色指示），AST危急遮断油油压建立。AST电磁易游在线注册,易游（中国）失电时，电磁易游在线注册,易游（中国）易游在线注册,易游（中国）芯在弹簧2的拉力作用下上移，打开高压供油HP的泄油通路，X腔的压力降低，不足以克服弹簧1的拉力，活塞在弹簧拉力的作用下左移，将AST危急遮断油的泄油通道打开，AST危急遮断油失压。

2）ETS复位操作就是要建立AST危急遮断油油压，由AST电磁易游在线注册,易游（中国）工作原理可知ETS复位操作就是让AST电磁易游在线注册,易游（中国）得电操作。

7、低压保安油复位—关闭隔膜易游在线注册,易游（中国）：

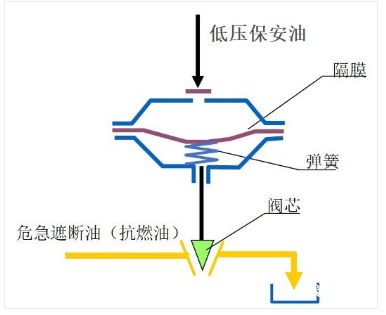

1）隔膜易游在线注册,易游（中国）工作原理

当低压保安油建立，油压大于弹簧力时，活塞下移将易游在线注册,易游（中国）门关闭，阻断EH危急遮断油即汽机低压保安油复位；当油室油压小于弹簧力时活塞上移易游在线注册,易游（中国）门打开，卸掉EH危急遮断油，机组跳闸。因此，要想让隔膜易游在线注册,易游（中国）关闭必须建立低压保安油。

2）复位低压报安油

要想建立低压保安油我们只要将挂闸滑易游在线注册,易游（中国）向左移动将泄油口堵住即可实现。让滑易游在线注册,易游（中国）向左移动有两种途径：一种是人为就地扳动挂闸手柄至“复位”位，另一种是主控室CRT上DEH中点击“挂闸”按钮，使四通电磁易游在线注册,易游（中国）带电打开有遥控复位汽缸下移使手柄至“复位”位。

图中有两个节流孔板，其作用如下：

节流孔板1作用：挂闸滑易游在线注册,易游（中国）泄油口泄油时不会影响到大机润滑油系统，保证轴承润滑良好

节流孔板2作用：做注油试验时泄油量小，不会跳机。
