图解压力、流量取样点位置分享

图解压力、流量取样点位置分享

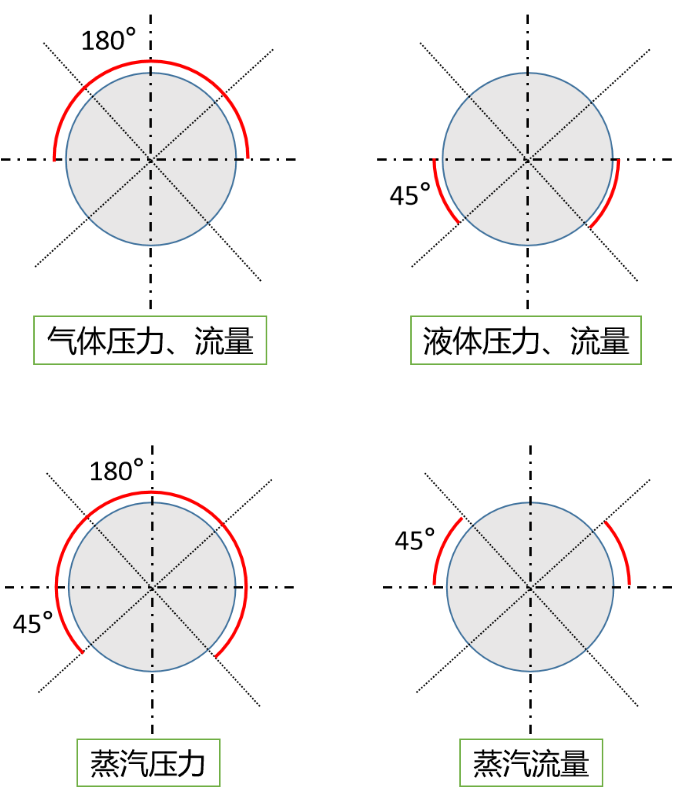

4.3.2水平或倾斜管道上压力测点的安装方位，应符合下列规定：

1.测量气体压力时，测点应安装在管道的上半部。

2.测量液体压力时，测点应安装在与管道水平中心线以下呈0-45°夹角的范围内。

3.测量蒸汽压力时，测点应安装在管道的上半部或与管道水平中心线以下呈0-45°夹角的范围内。

4.4.12在水平或倾斜管道上安装的节流装置，当流体为气体或液体时，取压口的方位应符合本规范第4.3.2条中第1款和第2款的规定。

4.4.13在水平或倾斜蒸汽管道上安装的节流装置，其取压口的方位应在管道的上半部与水平中心线呈45°夹角的范围内。
